ユニット
１．
ウーファー ：ＬＥ１５Ａ ８オーム？（実測１２オーム）
２．
ミッドレンジ ：ＬＥ８５ ８オーム？（実測１２オーム）
＋ＨＬ９１音響レンズ
３．
ツイーター ：０７５ ８オーム
ウーファーの箱は山水の７０７Ｊ型のバックロードホーンエンクロージャーです。
（重い！）

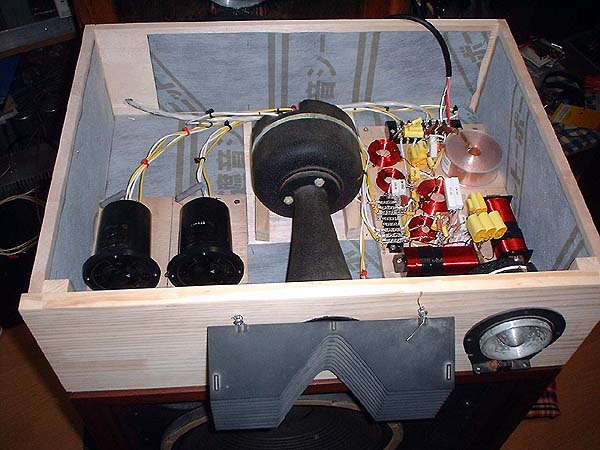

ミッドレンジ＋ツイーターはお客様自作のエンクロージャーになっておりました。
お客様自作のネットワークですと音がまとまらないとの事で
ネットワークの制作を依頼されました。
まず各ユニットのインピーダンス特性と、周波数測定及び能率を計測しました。
１．インピーダンス
イ）
ウーファーＬＥ１５Ａはメーカー公示インピーダンスは８オームとありますが、
実測では１２オームで、インピーダンス補正をして１００Ｈｚ以上はインピーダンスを一定にしました。
ロ）
ミッドのＬＥ８５＋ＨＬ９１音響レンズですが、
ＬＥ８５もメーカー公示インピーダンスは８オームですが、実測は１２オームです。
そして３００Ｈｚ付近と６００Ｈｚ付近に大きなインピーダンスの山があります。
ハ）
０７５ツイーターはメーカー公示インピーダンス通り８オームでしたが、
ロットにより６オーム位の時もありますので注意が必要です。
２．周波数特性
イ）
ウーファーＬＥ１５Ａ＋バックロードエンクロージャーでの周波数特性は、
低域が約６０Ｈｚから２ＫＨｚまでフラットです。
ロ）
ミッドレンジＬＥ８５＋ＨＬ９１音響レンズですが、
約８００Ｈｚから２０ＫＨｚまで使用出来ます。
ハ）
ツイーター０７５ですが、
４ＫＨｚから１５ＫＨｚ位までですね。
思ったより高域は出ませんが、元々２ウェイ用のツイーターですので
高域特性は欲張ってはいません。
３．ネットワーク
イ）
クロスオーバー周波数はＬＥ８５の低域特性を考慮して１ＫＨｚとします。
８００ＨｚにしますとＬＥ８５のホーンロードの掛かっていない低域振動のいやな音がします。
ロ）
ＬＥ８５＋ＨＬ９１の３００Ｈｚ付近と６００Ｈｚ付近のインピーダンスの大きな山を補正しました。
これは以前「３７５」ドライバーで行って大変音質が向上したので行いました。
ハ）
クロスオーバー周波数は０７５の低域特性より７ＫＨｚとしました。
ニ）
ＬＥ８５＋ＨＬ９１と０７５の音量調整はお客様が御使用のラックスのＡＳ−６アッテネーターを使用しました。
始めはタップ出しコイルを注文して制作しようと思いましたが入手が不可能になりましたので変更しました。
ホ）
アッテネーターを８オーム仕様として使用したのでそれに合わせてネットワークを設計しました。
４．音質
ネットワークを制作して各ユニットに接続して音出しをしてみました。
驚く事に古い暴れ者のユニットながら全くスピーカーを意識させない音が出てきました。
当方が録音したチェンバロ・ジャズ・ブラスバンド等の音源を鳴らしても
全く破錠の無い音がします。
ウーファーを１ＫＨｚまで出したので少し中域が重いかなと思いましたが、
殆ど中域の重さは感じません。
能率が高いのでドラムを生に近い音量に上げて聴いても無理が無いです。
