やっと東京のある方用の１９２ＫＨｚ２４ｂｉｔ Ａ／Ｄコンバーターが完成しました。
ＡＤＣチップはテキサスのＰＣＭ４２２２です。
先に録音用のＡ／Ｄコンバーターを完成させて録音し、確認してから製作を始めました.

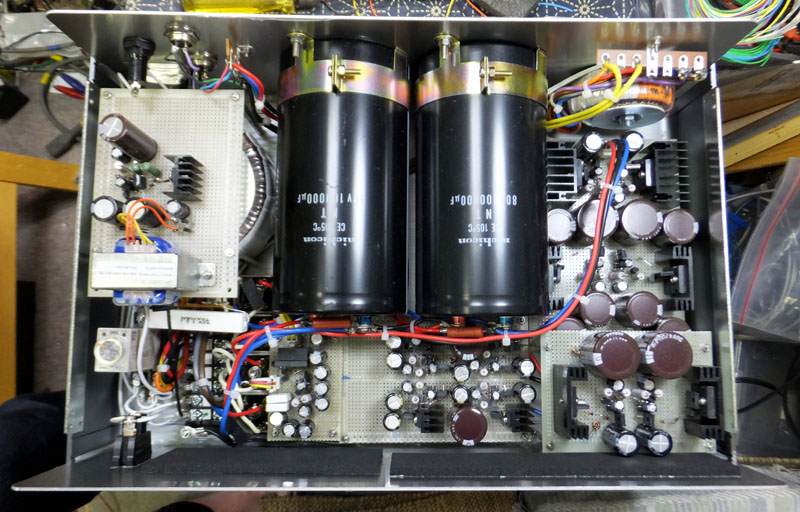

Ａ／Ｄコンバーター部とそのアナログ部は
録音用と同時に製作して動作の確認を済ませてます。

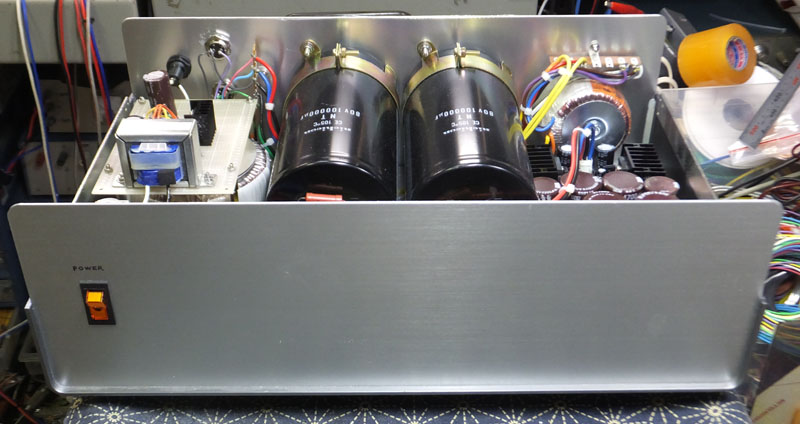

電源部は以前製作したものを流用し、
新たに＋４８Ｖのファンタム用電源を製作して内部に取り付けています。

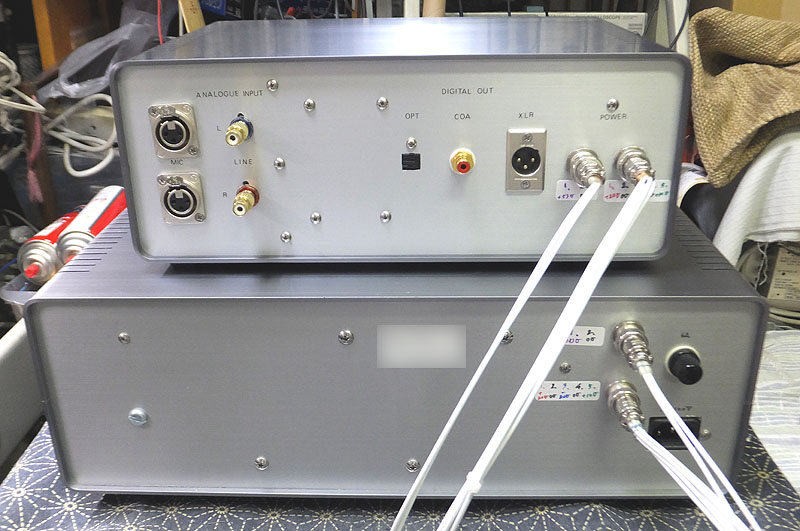

接続ケーブルは以前の５ピンにプラス２ピンが増えました。
ＸＬＲ用のマイクアンプとライン・フォン端子入力は、ミキサーと同じ方法を取って
ライン入力は２０ｄｂ減衰させて同じアナログ平衡回路に切り替えて接続します。
プライマリーボリュームは、平衡回路のＮＦＢを可変させてゲインをコントロールします。
絞った場合、トータルゲインが減るのでノイズは少なくなり、許容入力はアップするので、クリップの心配はありません。
マスターボリュームはＡ／Ｄコンバーターのアナログ回路の前に入れて、ゲインをコントロールします。
一応、マイク入力にコンデンサーマイクを接続し、＋４８Ｖのファンタム電源をオンにして音出しを確認しました。
ライン入力はー１０ｄｂｍの入力レベル＋１０ｄｂも確認してフルビット０ｄｂになるのも確認しています。
デジタル出力は、
光（オプティカル）出力、コアキシャル出力、ＸＬＲの平衡出力です。
コアキシャル出力と平衡出力は１９２ＫＨｚの出力を
ＴＡＳＣＡＭのＤＡ−３０００で確認をしました。

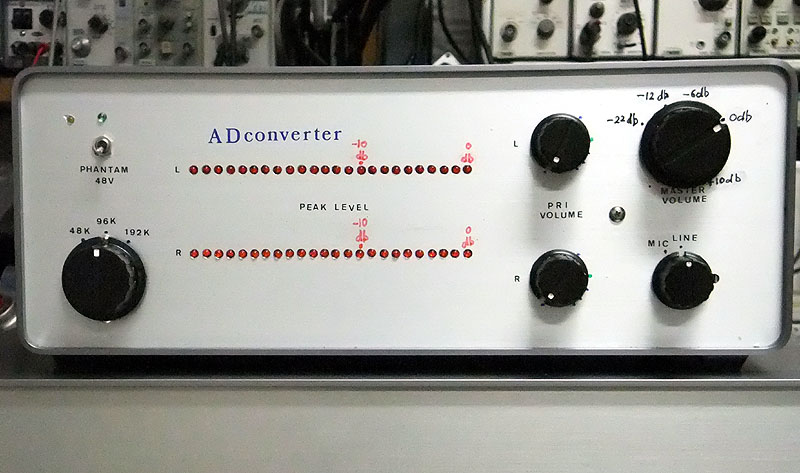

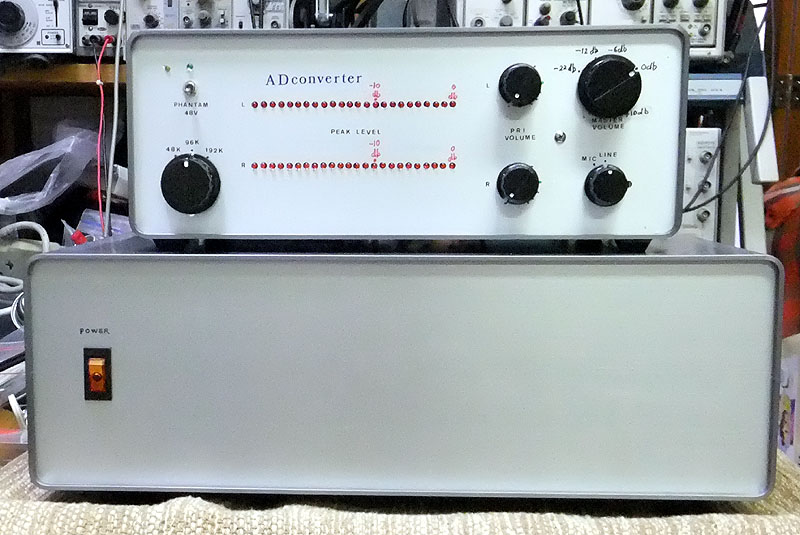

ＬＥＤのピークメーターは、右側まで全て点灯時にフルビット０ｄｂになるようにしています。
