修理の依頼のモノラルパワーアンプです。




電源を入れると「エラー」表示が出て音が出ないとの事。

大変重いアンプで、４０ｋｇ以上もあります。
手持ちのローテルＲＢ１５９２ＳＥより重いですね。。

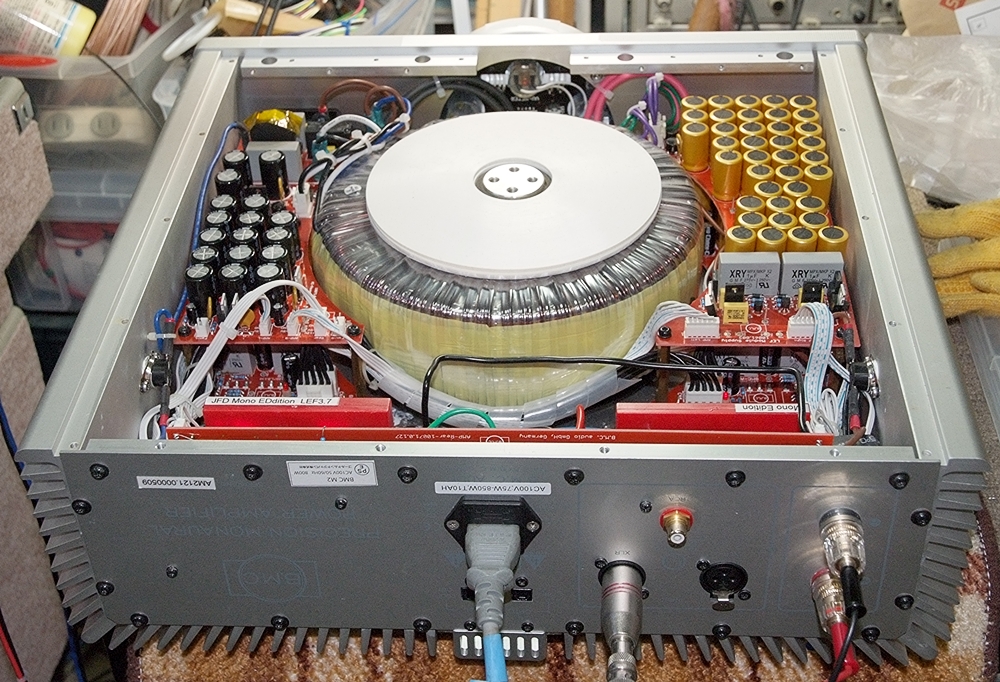

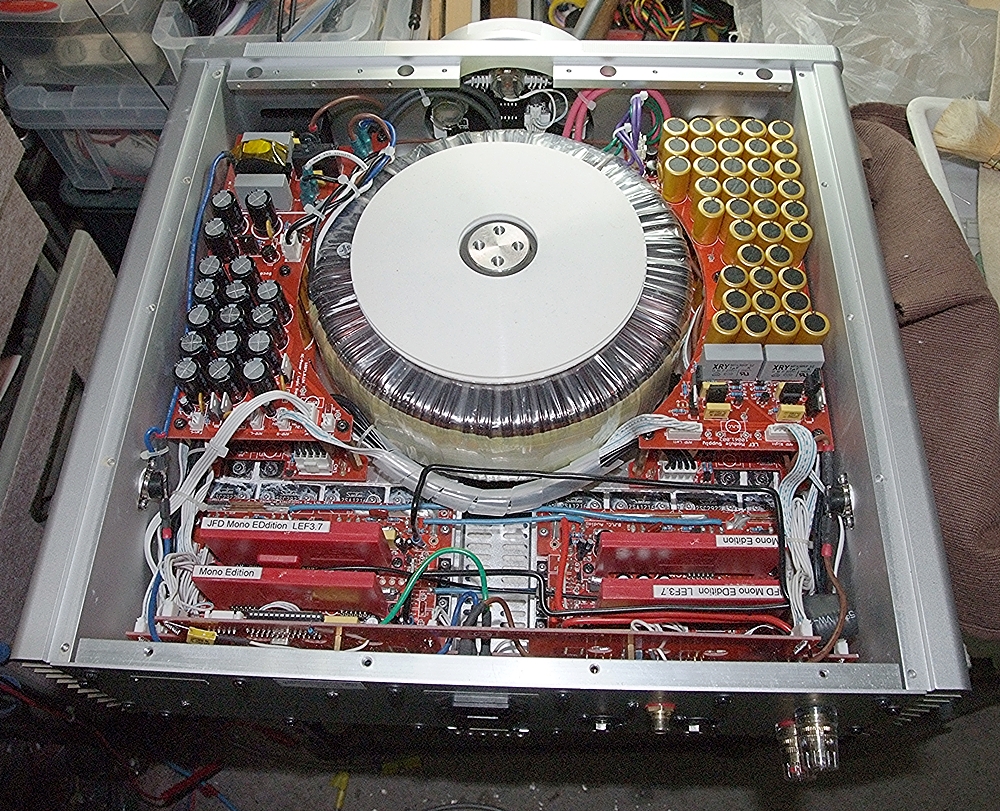

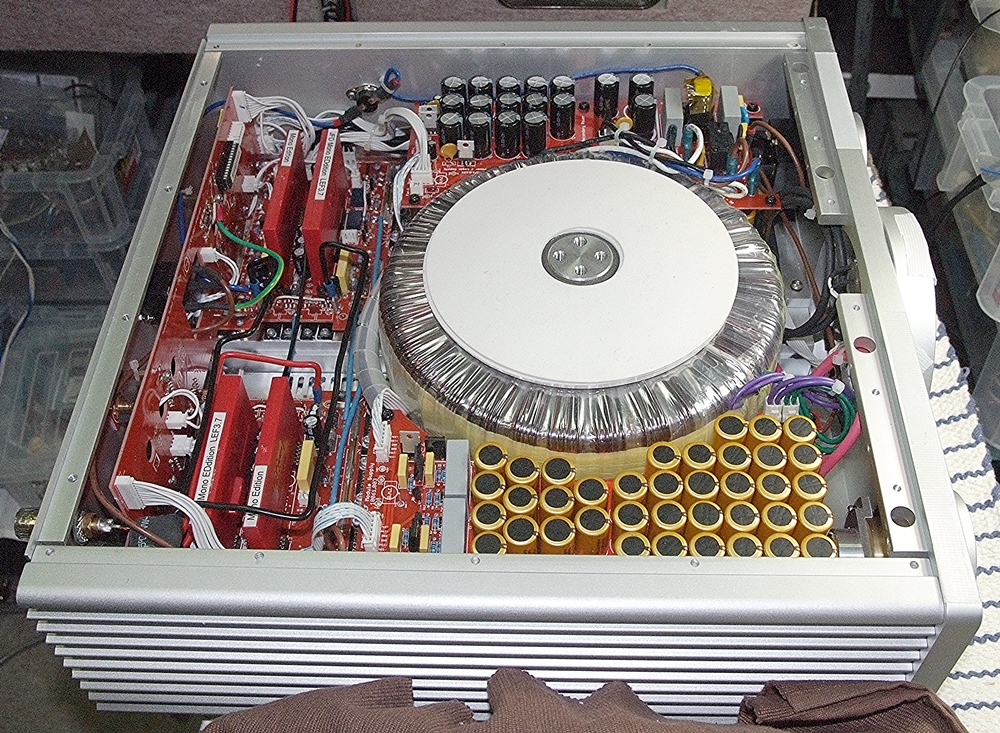

アンプをひっくり返して２個のファンが付いたパネルを外した処、

巨大なトロイダル電源トランスと、


沢山の小さい電源コンデンサーが付いています。


パワー部は、

２パラのサンケン製の２００Ｗのパワートランジスタがパラレルのブロックが２個並列になっており、
それが左右に分かれていて、ＢＴＬ接続になっていました。


それとは別に、同じくサンケン製の１５０Ｗ１５Ａのトランジスタがパラレルになっていました。


もしやと思い、電源基板を外した処、
各々プラスマイナス電源に定電圧電源
が入っていました。


そのマイナス電源基板に付いているフューズが切れていたので、
エラーとなってアンプが起動しなかったようです。








そこでフューズを交換し、大事を取って整流ダイオードも新品に交換しました。

基板を元に戻して電源を入れた処、正常に動くようになりました。



周波数特性を測ってみた処、

域は１７Ｈｚ−３ｄｂ、高域は１２ＫＨｚ−３ｄｂと帯域は大変狭いですね。

ノイズも入力ＯＦＦで１ｍＶと多いです。
