Ｃ４７マイクのヘッドアンプと電源部
６本あるＣ４７のうち１本が故障したので分解してみました。

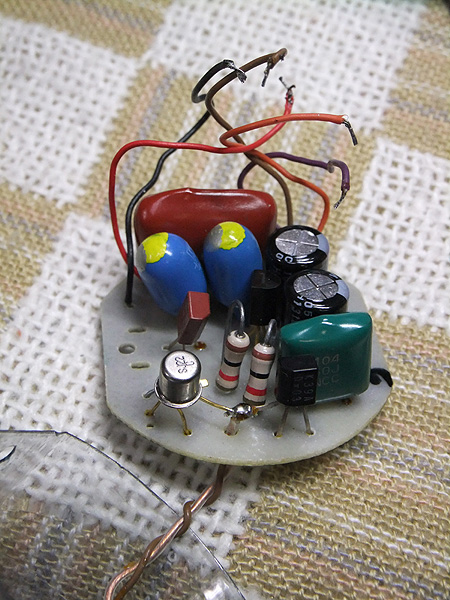

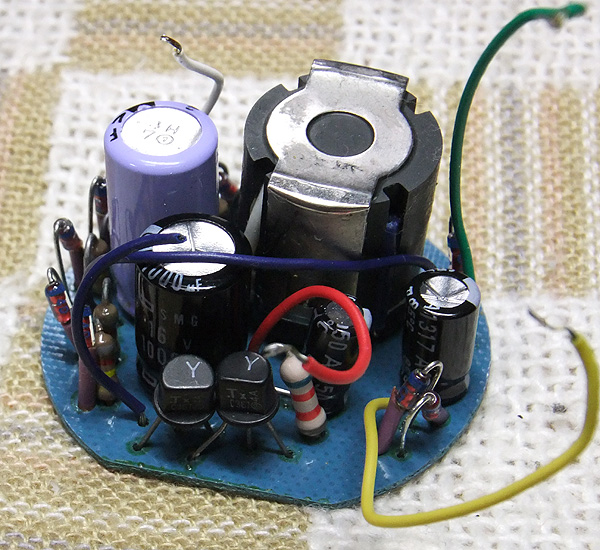

上記がマイクヘッドアンプです。
ついでに電解コンデンサーとタンタルコンデンサーは
新しい物に交換しました。
但し、定数は変更しています。

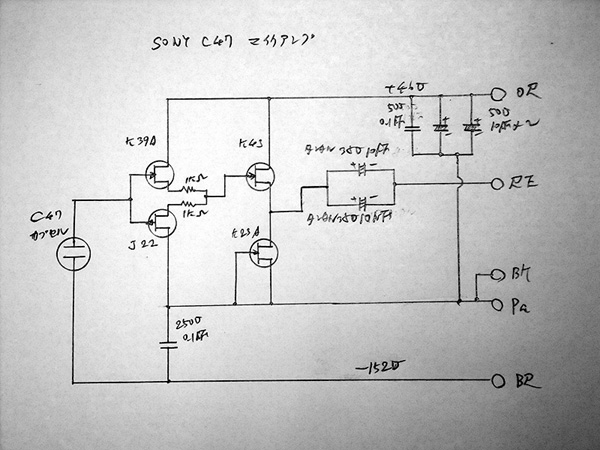

回路を拾ってみました。
何とマイクカプセルからの入力は
Ｊ−ＦＥＴのコンプリで受けていて、
ゲートリーク抵抗がありません！！
カプセル電圧も高圧で、−１５２Ｖ（ＤＴＭでの瞬間の表示）以上？
ヘッドアンプの電源電圧は４６Ｖです。
これはＣ３７Ｐと同じです。
この不平衡の出力でマイクケーブルを５０ｍ引き回してもノイズを拾いません。
この信号をミキサーの手前の専用電源部にて
４：１のマイクトランスにて平衡出力にしています。
現在はミキサーのヘッドアンプの入力抵抗が
不平衡の時は約１ＫΩです。
（平衡時は約２ＫΩ）
これを約２ＫΩ（平衡時は約４ＫΩ）に変更して
不平衡⇒平衡の４：１トランスを通さずに
不平衡のままでミキサーのヘッドアンプに入れる準備をしています。
こうしますとゲインが６ｄｂアップしますし、
トランスの音から開放されます。

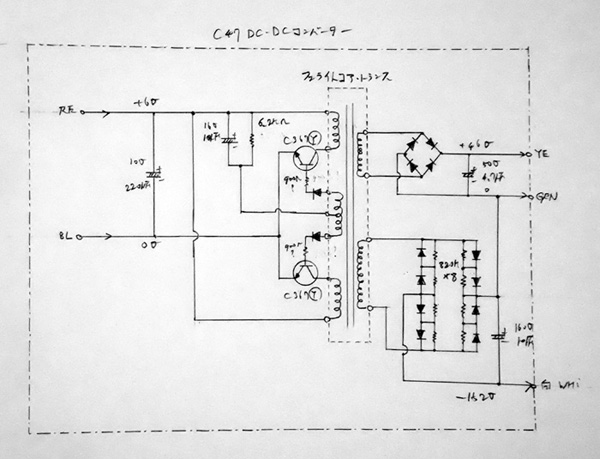

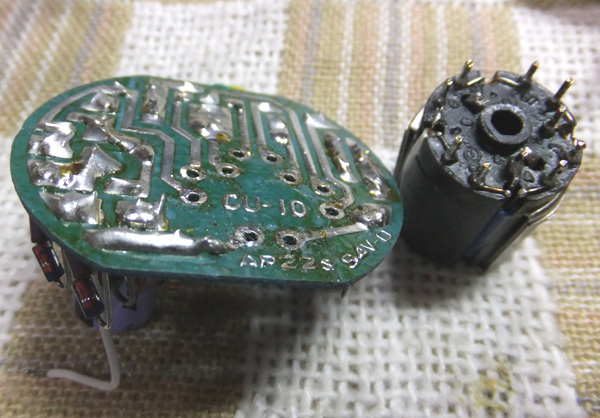

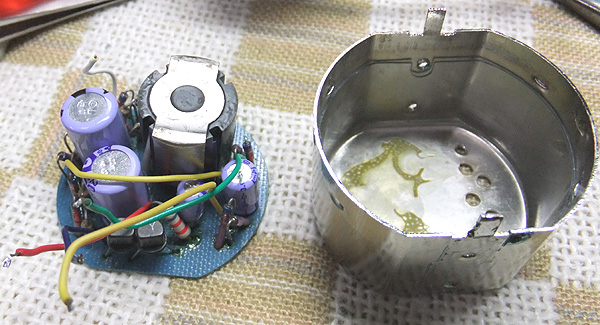

電源部のＤＣ−ＤＣコンバーターです。

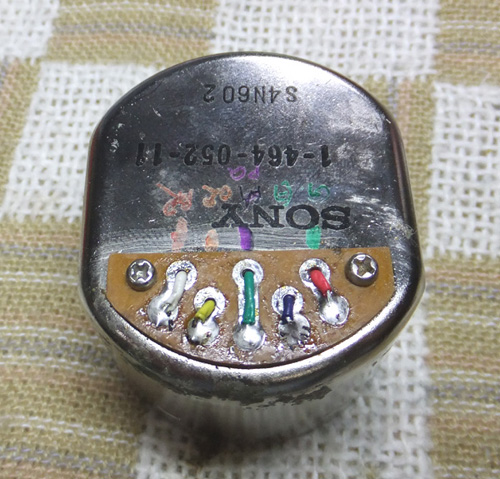

パーマロイ？真鍮のケースに入っています。
ＤＣ６Ｖからマイクカプセルの制極電圧のー１５２Ｖと、
ヘッドアンプの＋４６Ｖを作っています。
２ＳＣ３６７Ｙランク２個により発振させています。
14/06/20
上記の通り、専用電源部にあるマイクトランスを外して
ミキサーに直に接続を変更しました。

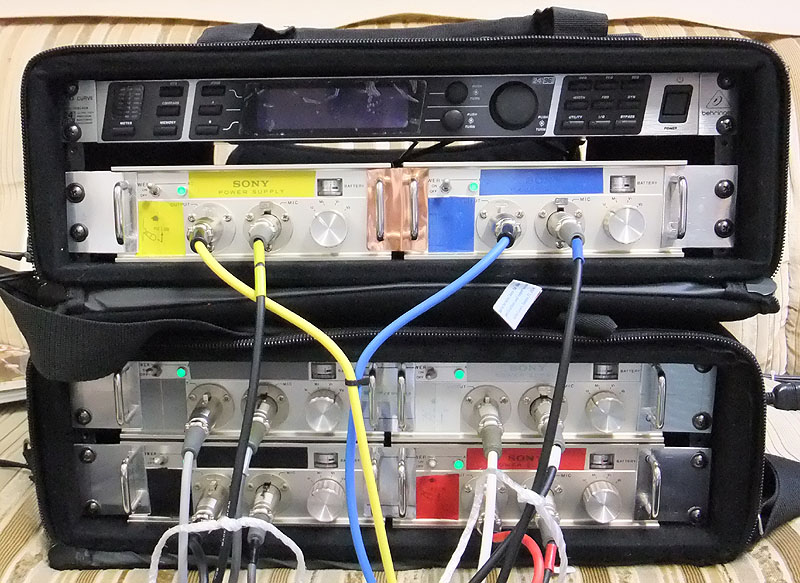

上記の機器はベリンガーのＤＥＱ２４９６
その下の６個の機器は
Ｃ４７の専用電源部です。
上記は

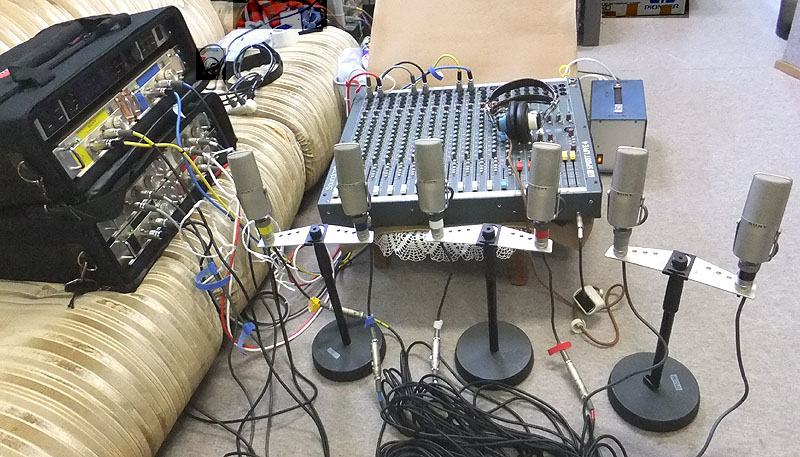

６本のＣ４７を実際にミキサーに接続して
音質・音量・定位他をチェックしています。
相変わらず前後左右の空間での定位が良く、
距離感がハッキリ出ます。
２本のマイクの間隔の外側のオフセットした音も定位します。
マイクトランスを外したので、
より自然な音と定位になりました。
残念ながら安価なマイクでは
このような空間での定位が出せませんね。
ミキサーのパンポット定位とは違う定位です。
当方が知る範囲で
空間での定位が出るマイクは
Ｓｏｎｙ Ｃ３７Ｐ
Ｓｏｎｙ Ｃ３８Ｂ
Ｓｏｎｙ Ｃ４７
Ｓａｎｋｅｎ ＣＭＳ−２
のみです。
これは位相特性が良い証拠ですね。
口径の小さい
Ｓｏｎｙ Ｃ３６Ｐ
Ｓｏｎｙ Ｃ５３５Ｐ
では空間での定位が出難いです。
当方の想像ですが、
カプセルが小さいので、
しっかりした設計が出来なかった可能性があり、
そのため位相特性が良くないようです。
