ＣＤ−１５の改造

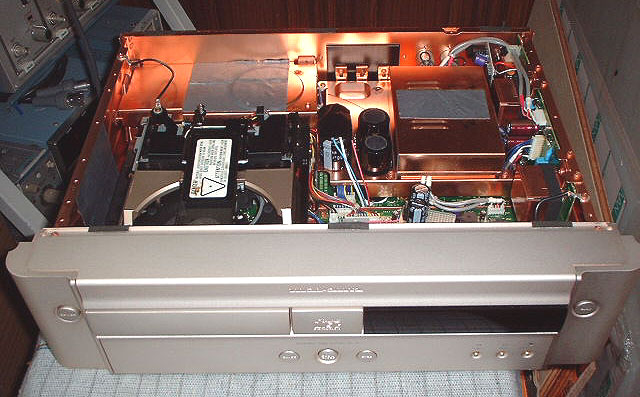

ＭＴ氏のＣＤプレーヤー　マランツＣＤ１５をもう１台購入されて２台になりました。
１台は常時使用されてもう１台はスペア及びより良い音にするための改造用です。

最近当方のＣＤプレーヤーのマスタークロックを高精度の発振器に交換した処
音が激変して良くなったのでＣＤ１５のマスタークロックも交換してみました。





まずマスタークロックの周波数をテクトロ６２０１ＦＥＴプローブ＋カウンターで測定した処
３３．８６８８ＭＨｚでした。
この周波数はフィリップスの１ビットＤＡＣ７の基準周波数で、４４．１ＫＨｚ×７６８倍です。

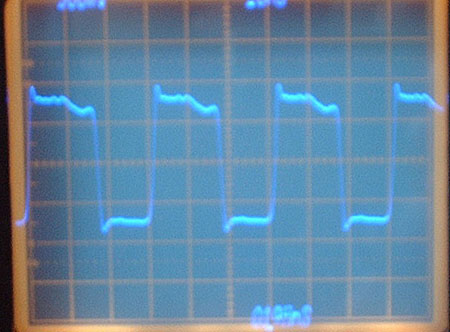

上記の波形です。
この波形を見ますと上と下の波形の長さが異なります。
つまり発振子と発振部の調整がされておりません。

本来は水晶発振はｓｉｎ波で、これをインバーターにて矩形波にします。
このｓｉｎ波がくせもので、肩特性が緩やかなため発振回路が不安定だったり
設計が好い加減だと矩形波になった時に波形の上下の長さが異なったり不揃いになり
ジッターが発生します。

この事はＹａｈｏｏオークションにて購入した高精度発振器を供給して頂いた村山様より指摘して頂きました。
村山様のコメントの抜粋です。

「外部オシレータで効果があるのは、クリスタルの発振波形がサイン波で、
これを受けるバッファのスレッショルドレベルが
安定していない（高集積LSI内のVSSやVDDはあまり安定していない）とジッタが大きくなる訳です。

発振モジュールの出力波形は方形波寄り（クリスタルと比較して）ですので、スレッ
ショルドレベルの変動の影響を受けにくいのです。」

*スレッショルドレベル*
デジタルＩＣにおいて出力電圧が”Ｈｉｇｈ”または”Ｌｏ”に転換する境目の入力電圧で、
定量的な言い方だと入力電圧と出力電圧が等しくなる電圧。
（出来ればデジタル回路の専門書を参照して下さい）





取り付けた３３．８６８８ＭＨｚの高精度発振器はプラクトサウンドシステムさんより購入しました。
周波数精度は±２．５ｐｐｍです。
普通周波数精度が２０ＭＨｚ以下ですと１ｐｐｍ，２０ＭＨｚ以上ですと２．５ｐｐｍとなっています。

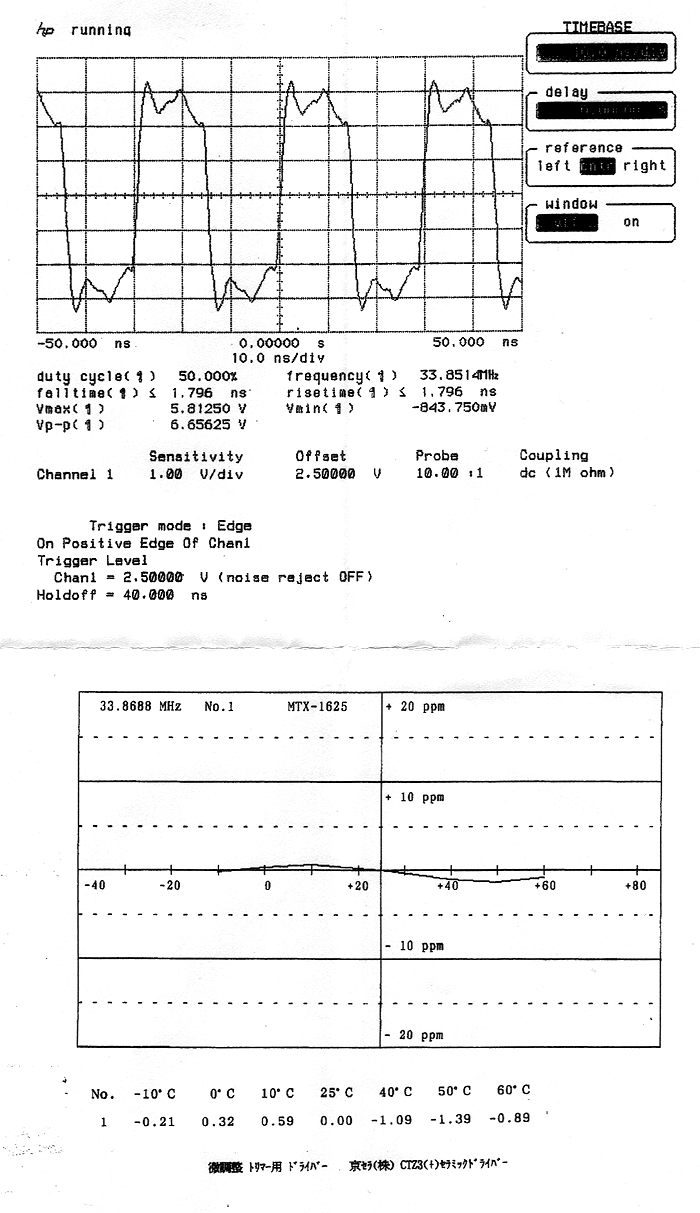

これは高精度発振器についている三田電波のデータシートです。
負荷にもよりますがクロックの立ち上がり立ち下がり時間は約１．８ｎＳです。

詳細はプラクトサウンドシステムさんのＨＰを御覧下さい。

この発振器の電源は＋９Ｖから３端子レギュレーターにて＋５Ｖを供給してより安定した電源を供給しています。




発振器の波形は以上の通りで綺麗に波形の上下の巾が揃っています。

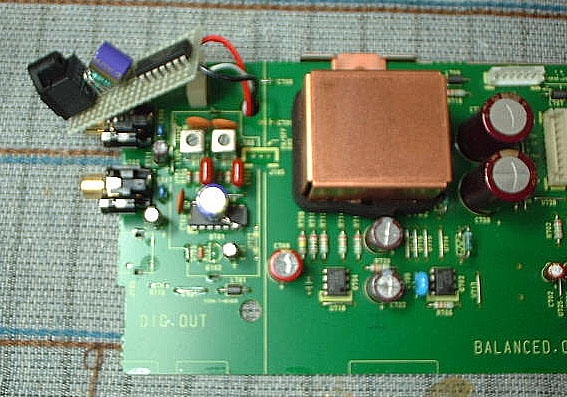

上の画像のオプティカルＯＵＴはＣＤ１５は古い機器なのでコアキシャルＯＵＴしかなく
都合が悪いので取り付けてみました。

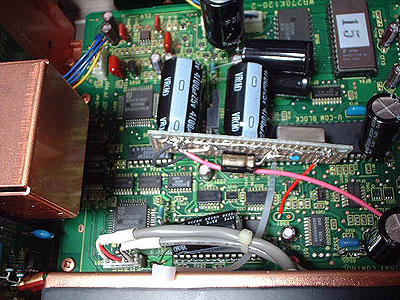

又、コアキシャルＯＵＴドライブ用ＴＴＬ−ＩＣ　７４ＨＣ０４を高速の７４AC０４に交換して
ＩＣ上にＯＳコン１５０μFを直に取り付けました。

現在このＣＤ１５はＣＤトランスポートとして使用されております。


この高精度発振器を取り付けたＣＤ１５の音質評価は

まず音がクリアーになり見通しが良くなった。
システムが大掛かりなのに音像がより小さくなりスピーカーとスピーカーの真中に人が立ち
歌っているような感じがする。
より歌手とバックの演奏との距離感がはっきりした。

奥様に美空ひばりの愛燦々を聞いて頂いた処、そこに立って歌っているようだとおっしゃいました。
奥様は美空ひばりが亡くなる直前の御園座の公演をお聞きになっております。
