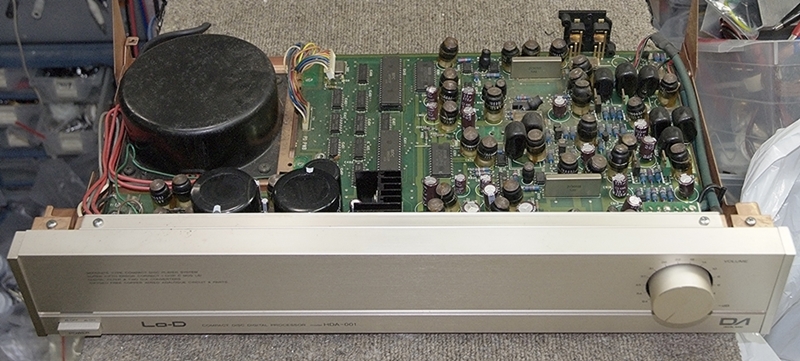

昔、当方の友人が持っていた機器で、
今では別の友人がプレーヤーメカニズムと一緒に持っています。
１．

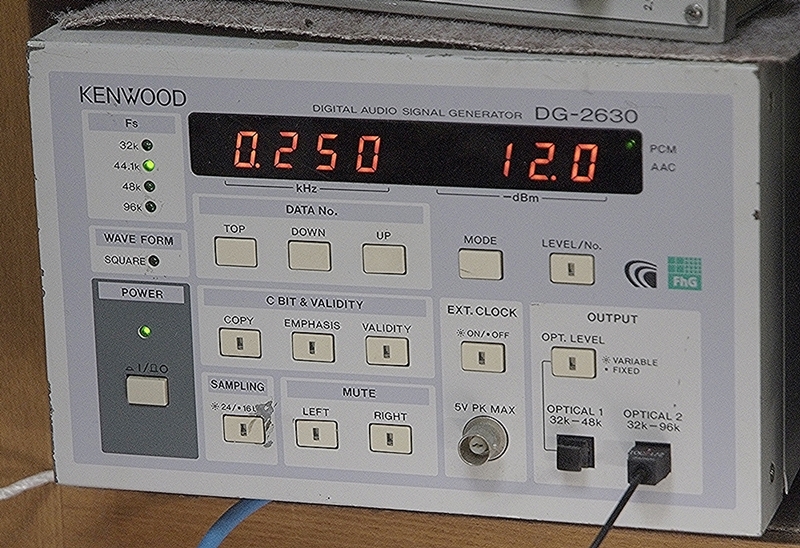

まず、Ｋｅｎｗｏｏｄ製のＳ／ＰＤＩＦ信号発生器からコアキシャル信号を入れてチェックです。
フルビット１ＫＨｚで出力電圧が２．５Ｖですね。

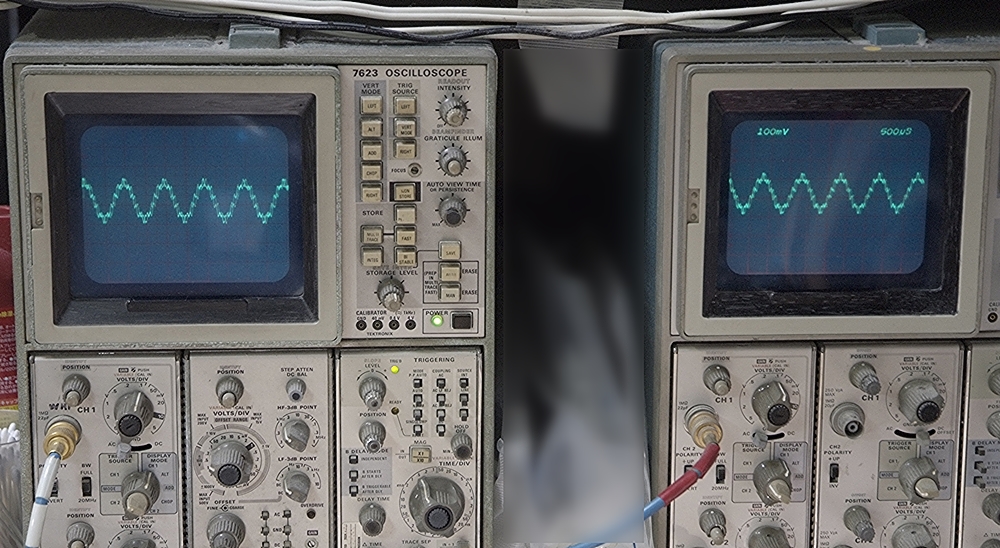

次にミュート信号時のアナログアンプのノイズ状況を見てみました。
Ｌｃｈ側のノイズレベルが０．９ｍＶ位、Ｒｃｈ側は０．５ｍＶ位で、
Ｒｃｈ側から時々パルス的フリッカーノイズが出ます。
２．

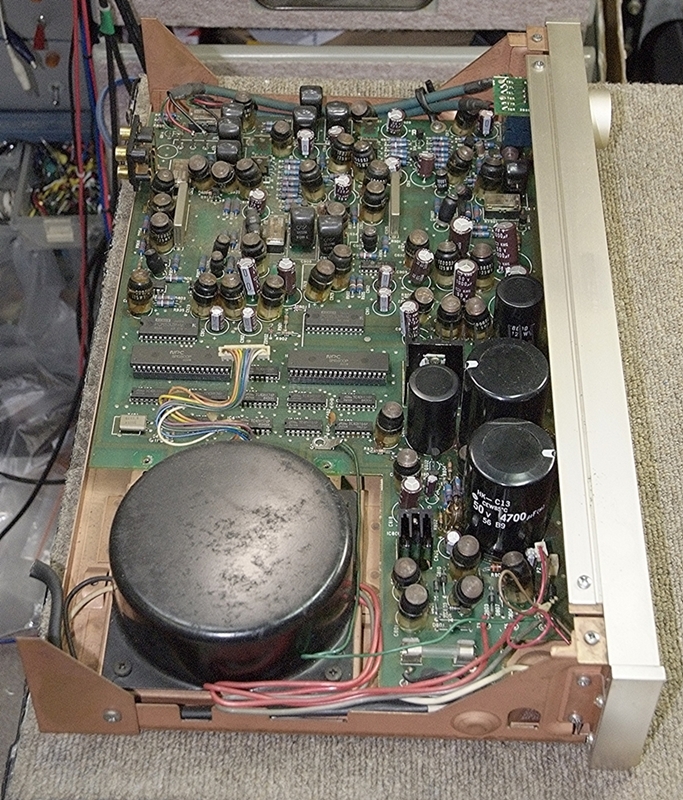

ＤＡＣチップはバーブラウンのＰＣＭ５３で、アナログアンプを内蔵しています。
その後に、ＮＥＣの?ＰＣ１０４１というオペアンプが２個、
三菱のＭ５２１９が１個、
左右に使われています。
３．
まずＮＥＣの?ＰＣ１０４１は、ＦＥＴ入力なので、
手持ちのＬＦ３５６と交換しましたが、
りノイズの少ないＬＦ３５６と交換が出来るように「ソケット］として、
測定器でノイズの量を見ながら交換しました。
三菱のＭ５２１９は、これも手持ちのＮＪＭ２１１４と交換しました。
４．
これでノイズはＬｃｈが０．５ｍＶ、Ｒｃｈが０．３ｍＶ位まで減りましたが、
これ以上は下がりません。
なぜならＤＡＣチップの「ＰＣＭ５３の内部のアナログアンプの性能」
のノイズ以下にはならないからです。
５．
これでもＲｃｈのパルス性フリッカーノイズが消えないので、

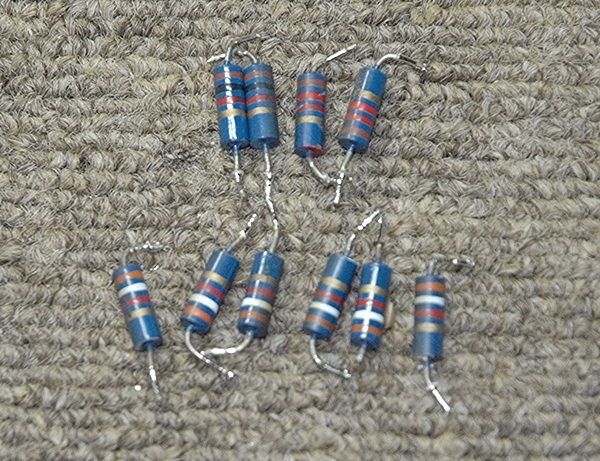

オペアンプ付近に使われている理研電具製のＲＭＧ１／２Ｗの抵抗を、
タクマン製の３Ｗの金属皮膜抵抗に交換した処、
パルス性フリッカーノイズが消えました。
６．
次に、Ｋｅｎｗｏｏｄ製のＳ／ＰＤＩＦ信号発生器から色々な周波数の信号を出して
オシロで波形を観測した処、
衝撃的な事が分りました。

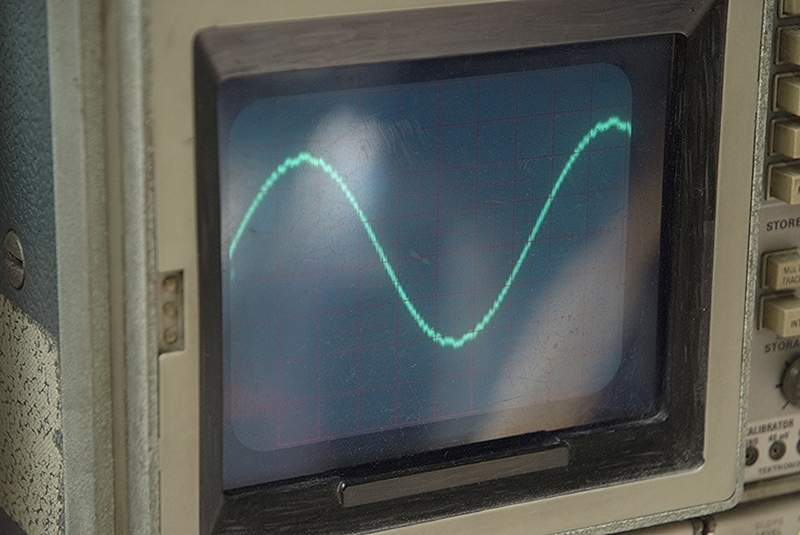

フルビット０ｄｂから「−１２ｄｂ」の信号を入れた波形です。
古い４０年程前のＤＡＣなので、波形が連続していません。
そこで、−３０ｄｂとー６０ｄｂ時の波形も表示します
「−３０ｄｂ」ではカクカクの山形波形、
「−６０ｄｂ」では矩形波になっています。
