同級生からある方が
長年使用していなかったオープンデッキのオーバーホールをして欲しいとの連絡があり、
そこに伺ってこのデッキを引き取ってきました。
１０年以上使っていなかったので、
まず動くかどうかとの事でした。
２本のキャプスタンにはテープ粉がこびり付いていて
テープが滑る状態だったので、
鋭利なカッターナイフで削り取りました。

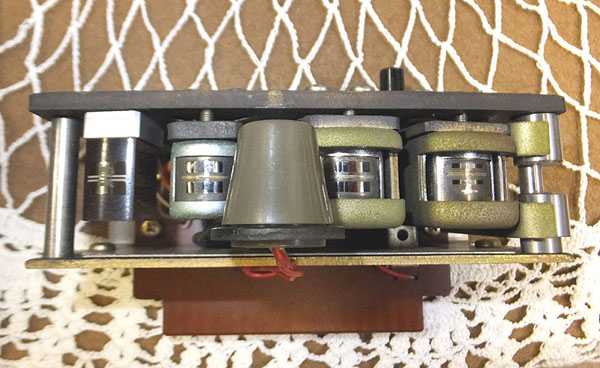

ヘッドブロックです。
左より
２トラックの消去ヘッド、
２トラックの録音ヘッド、
２トラックの再生ヘッド、
４トラック用の再生ヘッド
です。
少し削られていますが、問題の無い範囲です。

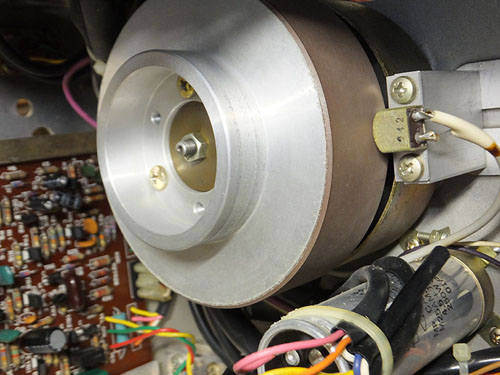

背面のデュアルキャプスタンホイールです。
１０年以上使用されずに放置されていたので、
テフロンベルトに
真鍮の錆びが付いていました。
真鍮製のサプライ側のホイールです。
錆びが浮いています。
これも鋭利なカッターで慎重に錆びを取りました。
モーター制御基板と
録音・再生アンプ用の電源基板です。
電源部の電解コンデンサーと、
小さい制御トランジスターは
全て新品に交換し、
規定の電圧になるように半固定抵抗を調整しました。
モーター駆動用のＭＰコンデンサーも
絶縁と位相特性も良好でした。
この状態でメカニズムを動かした処、
正常に動作したので、
次の作業にかかりました。

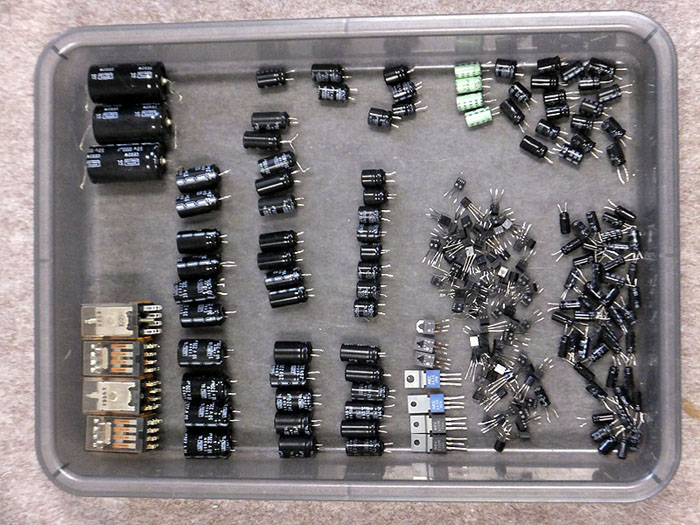

モーター制御用のリレー４個と、
制御基板のキャンタイプの制御電力トランジスタ以外のトランジスタは
全て新品に交換しました。
電解コンデンサーも定数はそのままで
全て新品に交換しました。
録音・再生アンプ部です。
ＬＲで別基板になっています。
ここの
録音・消去用発振回路のトランジスタ以外のトランジスタは
全て新品に交換しました。
電解コンデンサーも定数はそのまままで
全て新品に交換です。
当方が
テクニクスＲＳ−１５００Ｕを購入時に一緒に購入した
１９センチフルトラック仕様の
テストテープです。
これでテープスピードのチェックと、
基準出力レベルの調整、
周波数特製の測定、
再生ヘッドの傾きの調整
が出来ます。
このＤＨ−７１０Ｆは
テープスピードが
１９センチ・３８センチとも約５％位低下していたので、
調整しました。
調整方法は１９センチスピードの場合
４００Ｈｚの基準信号を再生して
周波数カウンターで周波数を確認しながら調整します。
３８センチスピードの場合は、
テープスピードが倍になるので、
８００Ｈｚとなります。
ＲＳ−１５００Ｕではクオーツロックなので
テープスピードは正確でした。
再生特性は
１９センチ時に
５０Ｈｚ〜１０ＫＨｚ間は±１ｄｂ
となります。
３８センチではテストテープが無いので、
ＢＡＳＦ ＬＰＲ３５テープにての
録音・再生で、
５０Ｈｚ〜１５ＫＨｚ±１ｄｂ
となりました。
５０Ｈｚ以下は
テストテープがフルトラックで録音されているので、
ヘッドの形状とトラックの位置により
周波数特性が異なるので、
４トラックヘッドの場合は
左右の特性が一緒にはなりません。
概して
１９センチスピードの場合、
約２０Ｈｚまで再生が可能で、
３８センチスピードの場合、
約３０Ｈｚ以下が低下します。
これは再生ヘッドのコアの幅と、
テープスピードとの関係で
決定します。
