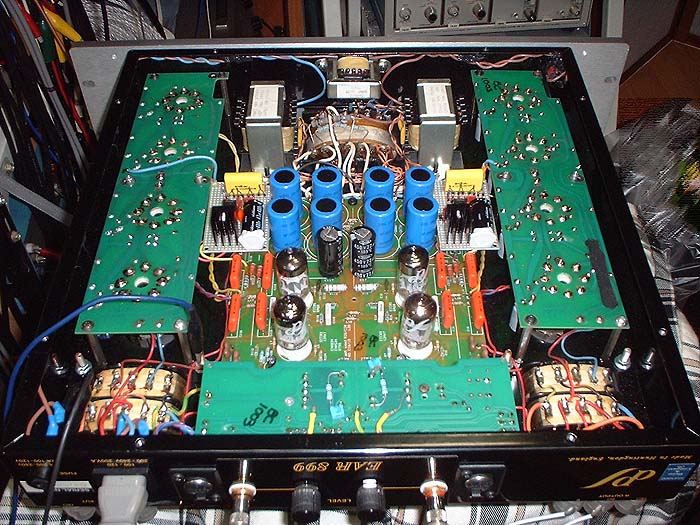

ＥＡＲ８９９

片ｃｈ音が出ないという事でしたのでチェックしました。

ＫＴ９０の差動ＳＥＰＰのようです。
出力管は自己バイアス動作となっております。
ドラウブにはＥＣＣ８３（１２ＡＸ７）とＥＣＣ８５（６ＡＱ８）が使用されております。





初め片側のＥＣＣ８５のヒーターが点灯しておらずＭＴ管用９Ｐのソケットの点検をして
ソケットと真空管の足との接触を大きくするように加工をした処、ヒーターが点灯しました。
その後ソケットとプリント基板間の再ハンダ付けを行いました。


今までの音質をなるべく変更せずより音を良くしたいと思っておりますので、
出力段からＥＣＣ８３とＥＣＣ８５に供給しているＢ電源を定電圧化しました。

出力管のバイアスを固定バイアスにしようかとも思いましたが、
回路上無理でしたので諦めました。

自己バイアスのバイパスコンデンサーの容量を大きくする事も出来ますが、
下手に大きくすると低域の周波数特性にピークが出たり
超低域信号が入ると出力トランスが飽和して歪みますので
あえて行いませんでした。

この現象は１０Ｈｚ以下まで出せる発振器とストレージオシロでないと観測出来ません。
過去に低域にピークがあったり超低域で出力トランスが飽和して歪んでいるアンプもありました。

アマチュアがシングルアンプやコアの小さいＰＰ用出力トランスで
無理矢理低域を延ばした設計をする事がありますが、
グレードの高いスピーカーで聞きますと低域が歪んでいるのが判別出来ます。





ノーマルは左右別に電源が供給されているので同様としました。
スイッチＯＮ時の電圧が５００Ｖを越えるので耐圧が６００Ｖの制御トランジスタを使用し、
約２００Ｖのツェナーダイオードが要るので１８Ｖ用等を複数使用して電圧を調整しています。

安定化後に約３８５Ｖを供給しています。


音質としては今までよりより安定した音になり、
細かな音や遠近感が出てくるようになりました。

但し、どういう分けか判りませんが、
ＥＣＣ８３とＥＣＣ８５のヒーター電圧が規格より２−３割方低く
エミッションが足りません。
プリアンプの時も同様でした。

単にＳ／Ｎを稼ぐためにやっているのかどうか判りませんが
最低限ヒーターの規格通りの電圧を掛けて欲しいです。
このヒーターの電圧ＵＰは電源トランスの関係上残念ながら出来ませんでした。
