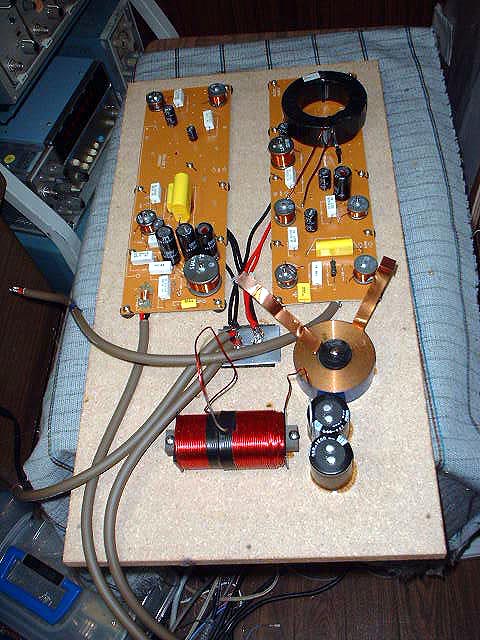

複雑なネットワークです。
ウーファーはピークキャンセラーと周波数特性補正を入れています。
その上でクロスオーバー付近で−３ｄｂになるようにしておいて１次のローパスフィルターを入れています。
そのためクロスオーバー付近では２次のフィルターとなります。
ツイーターはＦｏキャンセラーとピークキャンセラー・周波数特性補正が入っています。
Ｑが０．３４と低いのでクロスオーバー付近では−３ｄｂとなりそれに１次のハイパスフィルターがはいります。
ウーファー同様クロスオーバー付近では２次のフィルターとなります。
つまり周波数特性としてはクロスオーバーは総合的に２次のー６ｄｂクロスとなり、
電気的には１次のフィルターですのでクロスオーバー付近でもインピーダンス特性は８Ω一定となります。
この考え方はＨＳ５０００・ＨＳ１００００も同様です。

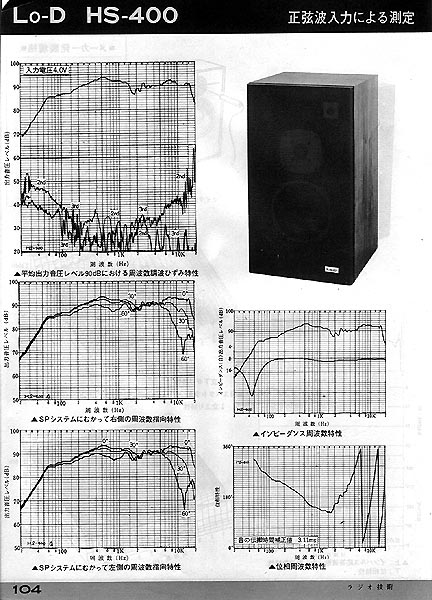

ラジオ技術誌１９７６年３月号より

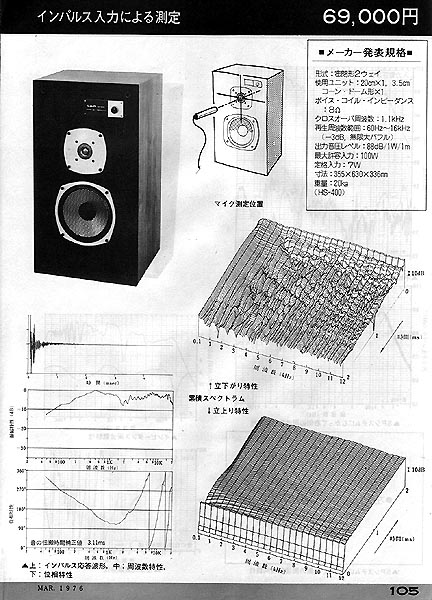

以上の立ち上がり立ち下がり特性を見ますと立ち上がり立ち下がり共大変速いです。
特に立下り特性はＱが０．５以下のユニットですので当然立下りが速く収束しています。
そのため複雑な音信号が入っても前に入った信号が素早く収束するので混変調が少なく
細かい音も良く再生出来ます。
Ｑが低いだけでなく振動板やダンパー・エッジも入力信号以外の振動は良くダンプされているので
余分な音が出ません。
これはギャザードダンパー・エッジがある一定方向のみ柔らかくそれ以外は剛体であるためです。
