Ｉ氏邸
２０１０年５月１３日変更

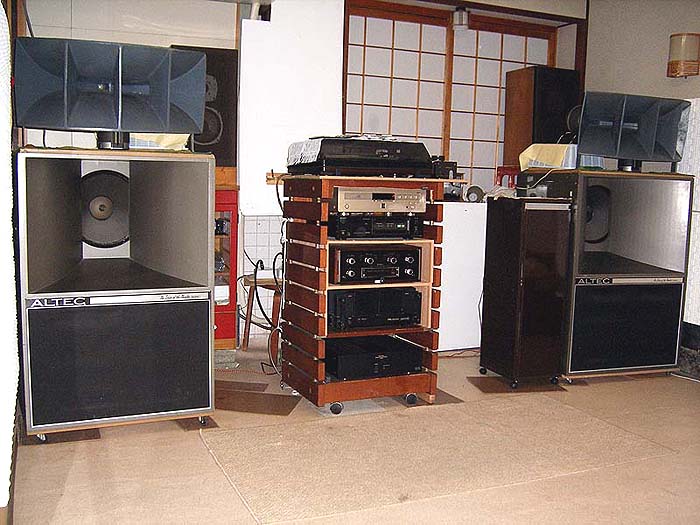

アルテックＡ５＋１０ＴＨ１０００テクニクス・リーフツイーターのシステムです。
当方にてネットワークを製作しました。
アルテックＡ５は総合インピーダンスは１６Ωです。
本来のＮ５００ネットワークでのクロスオーバー周波数は５００Ｈｚですが、
３１１−９０ホーン＋２８８−１６Ｈのカットオフ周波数が３００Ｈｚ（実測）ですので、
クロスオーバー周波数をカットオフ周波数の倍の６００Ｈｚとしました。
本来のＮ５００ネットワークでは設計が古くて
許容入力の小さいコア入りコイルが使用されています。
空芯コイルだとコア歪みはありませんが直流抵抗が大きくなります。

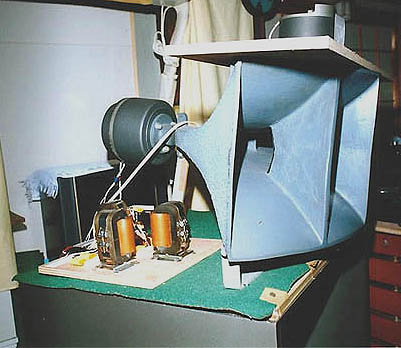

１００Ｗ用大型コア入りコイルを使用して
直流抵抗とコア歪みを小さくしました。
また、
２８８−１６Ｈ＋３１１−９０ホーンのカットオッフは約３００Ｈｚで
カットオフのインピーダンスが大きく上昇します。
そのためカットオフ周波数での共振インピーダンス補正のためのＬＣＲのコイルも
別個大型コア入りコイルを使用してます。
３．
２８８−１６Ｈ＋３１１−９０ホーンは５１５Ｂ＋８２８ＢＯＸより能率が高いので
Ｎ５００ネットワークでは抵抗式アッテネーターを用いますが、
この方法ですと２８８−１６Ｈドライバーとネットワーク間に直列に抵抗が入るので
振動板の動きをしっかりとは電磁制御出来ません。
そのため各ユニット間の能率を測定してタップ式アッテネーターとして
ネットワークと２８８−１６Ｈ間に直列に抵抗が入らないようにしました。
２８８−１６Ｈドライバーの振動板を良く電磁制御しますのでキメ細かいエネルギッシュな音になり、
オリジナルネットワークの豪快で粗い音とは一線を規します。
４．
テクニクス・リーフツイーター１０ＴＨ１０００はインピーダンスが８Ωで
４ＫＨｚ〜１００ＫＨｚ±１ｄｂで９５ｄｂ／ｍです。
このツイーターはパイオニアのＰＴＲ７ようなマッチングトランスは不用で
２００ＫＨｚ位まで９オーム（実測）です。
この１０ＴＨ１０００をＡ５システムの７ＫＨｚ以上を受け持たせてます。
初め能率がＡ５システムより低いので無理かと思いましたが、
Ａ５システムは１６Ω、１０ＴＨ１０００は８Ωですので１０ＴＨ１０００の能率は見かけ上３ｄｂアップします。
ネットワークを製作して接続した処、バッチリ能率が合いました。
但し、５１５Ｂと２８８−１６Ｈの総合インピーダンスは１６オーム、
１０ＴＨ１０００は８オーム（実測９オーム）ですので、
７ＫＨｚ以上での総合インピーダンスは低下します。
音質はアルテック特有の豪快ながらも音離れの良い音です。
キメの細かさと高域のヌケの良さも加わってます。
ピアノはほぼ実物大の音がします。
ＳＡＣＤプレーヤーはマランツのＳＡ８４００で、
コアキシャルケーブルにてデータをソニーの古いＤ／Ａコンバーターに入れています。
アナログプレーヤーは
ターンテーブルがテクニクスＳＰ−１０ＭＫ２
アームがマイクロ？、
カートリッジはオルトフォン、デンオン他です。

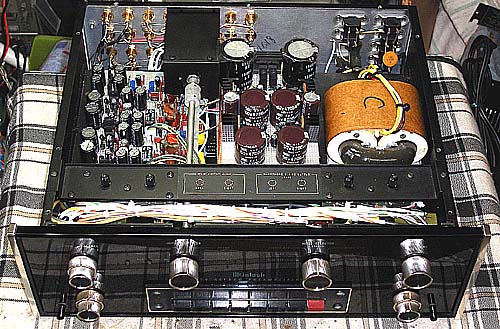

プリアンプはマッキンＣ２９ですが、
依頼により内部をロマネスクＲｍＣ７ｈｆに入れ替えています。
Ｃ２９の改造状況
パワーアンプは日立Ｌｏ−Ｄ ＨＭＡ９５００と、
当方でのチューンドＲｏｔｅｌ ＲＢ−８８０を切り替えて使用しています。

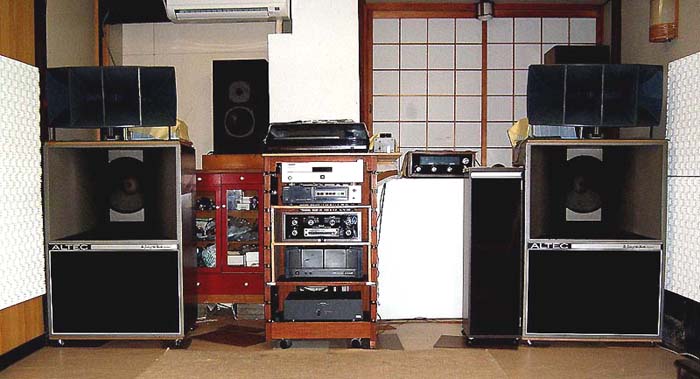

スピーカーの左右の壁に吸音材を施して、２次反射音を減らしました。
これにより左右の壁からの音の反射が減って定位が大変よくなり、
前後左右の音の位置が判別し易くなりました。
そしてリスニングポイントの後ろにも厚手のカーテンを施しました。
この結果部屋の後ろからの反射も減って
ホーンスピーカーの欠点でもある音のキツさが無くなりました。
アンプのスピードが大変速いので、
８２８フロントホーンＢＯＸの鳴きが苦になりません。
部屋の吸音も寄与しているようです。
５１５Ｂウーファーは
Ｆｏ（２５Ｈｚ以下）が低くてマグネットが強いので締まった音がしますが、
８２８フロントホーンＢＯＸに入れると５０Ｈｚ以下は低下します。
但し部屋が約１６畳と広くなったので長い波長の音まで再生出来ます。
そのため狭い部屋では聞こえにくかった
ウッドベースの音程音階がハッキリ聞こえるようになりました。
