修理依頼内容は
１．ＲＣＡ入力時にノイズが大きい
２．１台が時々音が出なくなる
との事でした。
完全バランスのＢＴＬモノラルＡ級パワーアンプです。

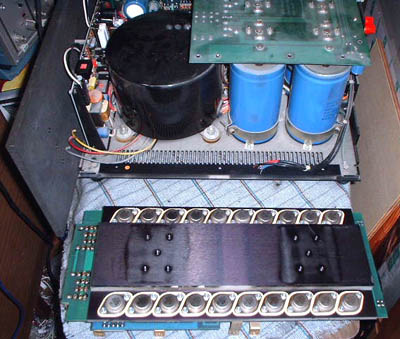

片側にモトローラ製キャンタイプパワートランジスタが１０個パラレルになっています。

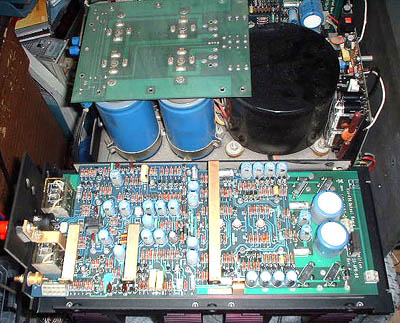

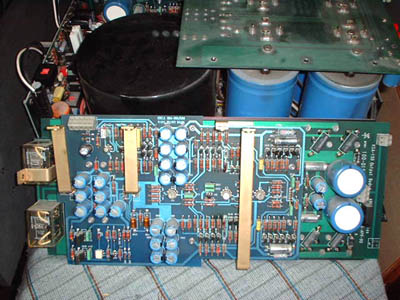

上の画像の基板の左側に大型のスピーカー用大型リレーが２個付いています。

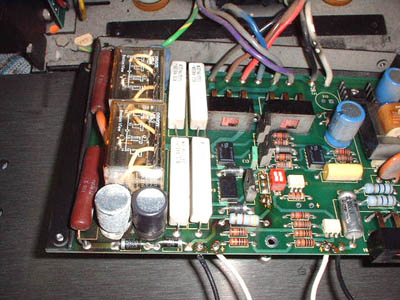

上の基板は電源制御基板で、

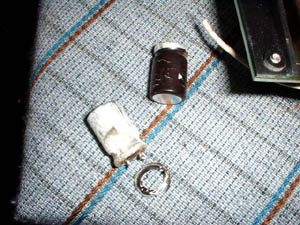

電源制御リレーとリレー用電源の整流平滑用コンデンサーが痛んでいます。
そのためリレーのマグネットに掛かる電圧が低下して
接点を動かす力が弱くなり時々接続不良を起こしたようです。
リレーもアンプが製作されて１０年以上経過したので
接点に接続抵抗が出てきています。
そこで整流平滑用コンデンサーの交換と
電源制御リレー・スピーカー接続リレーを交換しました。
組み立て後測定した処、
ＲＣＡ入力の場合には
もう片側の入力端子をショートさせないとノイズが混入するのが判りました。
そのため平衡入力端子にショートピンを製作した処、
約０．４ｍＶ（出力端にて）までノイズが低下しました。
消費電力はアイドリングで４００Ｗで、２台とも１時間経過しても変化しません。
古いアンプですが、リレー関係以外は大変良好で、
電源コンデンサー容量が４００００μＦが４本使用されているのでガッチリした音がします。
特にウーファーを締めて遠近感が良く出るアンプです。
