19/12/29
ある方より、購入したアンプのメインフューズが切れるので、
見て欲しいという事で持ってきて頂きました。

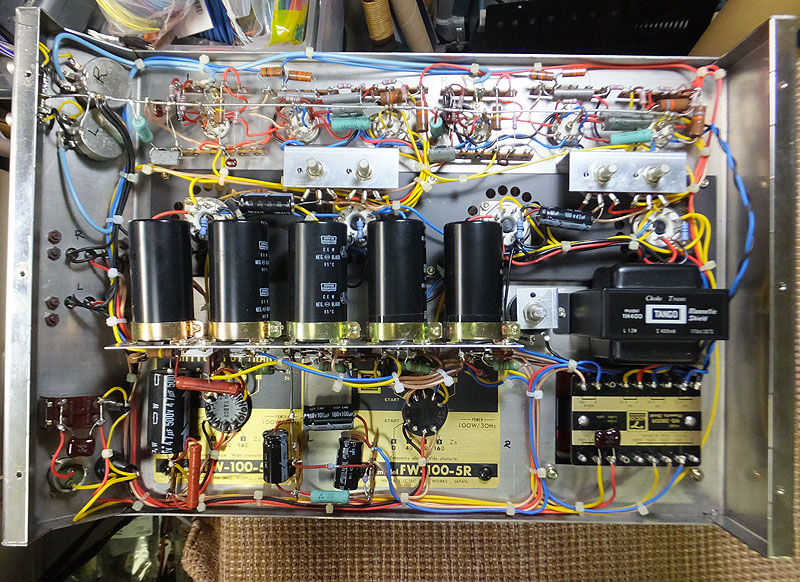

内部の電源コンデンサーとダイオードをチェックしましたが、短絡等の異常はありません。
そこで出力管を外してフューズを交換し、電源を入れた処、
バシン！という音がしてから電源が入りました。
良く調べたところ、

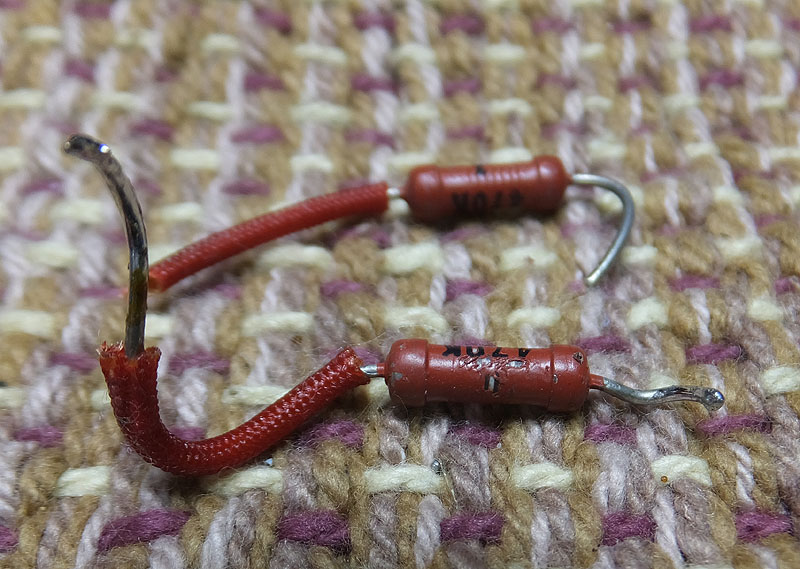

電源コンデンサーに並列に入っているブリーダ抵抗
４７０キロオーム１Ｗの皮膜が剥げていました。
ここには約２８０Ｖが掛かっているので、
経年劣化で絶縁が悪くなり、短絡したようです。
そこで２２０キロオーム３Ｗの抵抗を２個シリーズにして
４４０キロオーム６Ｗにし、
４７０キロオーム１Ｗと交換して電源を入れた処、
正常に電源が入りました。

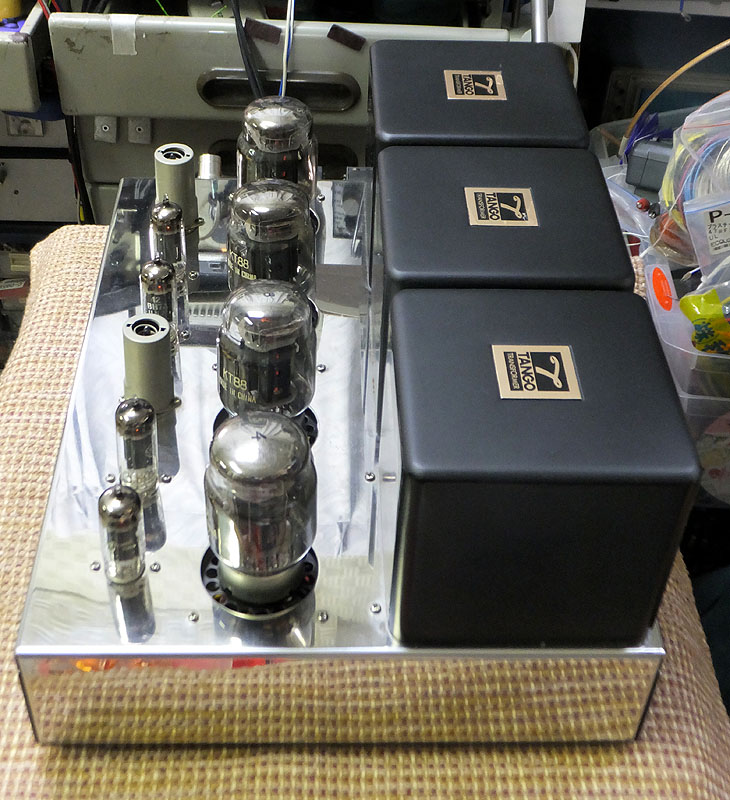

このパワーアンプは３０年以上前に
東京秋葉原の三栄無線がキットとして発売したアンプです。
タンゴのＦＷ−１００−５Ｒという
３０Ｈｚ１００Ｗの大型出力トランスと、
ＭＳー３８０ＤＲという
３８０ＶＡの大型電源トランス、
チュークコイルは１Ｈ４００ｍＡ
の組み合わせで、
豪華なアンプです。
相当高価なキットだったでしょう。
シャーシレイアウトはマッキンＭＣ２７５を踏襲しています。
出力管ＫＴ８８は電源電圧５５０Ｖで、ウルトラリニアー接続になっており、
ハンドブックのデータによると１００Ｗが出る仕様です。
回路としては初段が１２ＡＸ７（ＥＣＣ８３）、２−３段目が１２ＢＨ７Ａとなっています。
ムラード増幅（差動１段反転）に出力管をカソードフォロアでドライブという設計です。
出力管を刺して、カソード電流が１本４８ｍＡになるようにバイアスを調整しました。
８オーム負荷時のゲインは２９ｄｂと高感度で、
ボリュームを絞った時のノイズは
Ｌｃｈ ０．２５ｍＶ
Ｒｃｈ ０．２ｍＶ
と少ないです。
高域特性は左右共に
５４ＫＨｚ−１ｄｂ
７５ＫＨｚ−３ｄｂ
と無理のない帯域です。
低域は１Ｗ時で、
５Ｈｚまで測りましたが、低下は無く、
それ以下は測定が大変なので測定しておりません。
歪みは１Ｗ時
１ＫＨｚにて左右とも０．０３％
１０ＫＨｚで左右とも０．０４％以内です。
１００Ｈｚでは左右とも０．０５％以内です。
