ある方よりこのアンプの修理とメンテナンスを依頼されました。

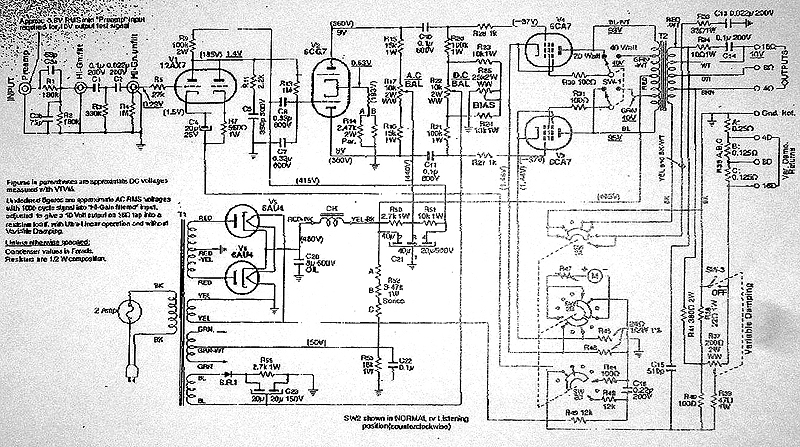

伺って引き取りましたが、回路図が無いので
友人に依頼して取り寄せていただきました。
まずＡＣコードが経年劣化して絶縁が折れて危険な状態なので、交換しました。
内部を開けてみた処、出力管６ＣＡ７のバイアス回路の電解コンデンサーが劣化していました。
ここが劣化すると整流用セレンが過電流で壊れ、
出力管が壊れてスピーカーにも影響するので、
これも新品に交換しました。
ＡＣ１１７Ｖの電源に接続して電源を入れた処、
１台の双３極管６ＣＧ７の片側のヒーターが断線していたのでノイズが出ていました。
この６ＣＧ７がＲＣＡ製で手持ちになく、
互換品のＬＵＸ製の６２４０Ｇが２本あったので、
了承を得てこれに交換。
ところが初段の１２ＡＸ７（ＥＣＣ８３）が
テレフンケン製とＡｍｐｅｒｅｘ製だったので、これも了承を得て
手持ちのテレフンケン製ＥＣＣ８３も含めて選別して
２本ともテレフンケン製に統一しました。
こうしないと２台のアンプの音色が統一しません。
真空管のソケットも埃にまみれており、
ピンが熱で黒くなっていてかつ開いているので
真空管を差し込んでも接続が緩いです。
ソケットを交換するのは同一銘柄のソケットの入手が大変なのと、
交換・取り付け・配線が大変なので
そのためソケット内部を清掃して
ピンの開きを狭くしました。
そのため球の抜き差しがきつくなりました。
まず出力管のバイアス電流（６０ｍＡ）を付属のメーターにて調整し、
初段のＥＣＣ８３を選別して歪とノイズ
を測定しながら調整しました。
そうすると驚くべき事に
１ＫＨｚ１Ｗ時の歪が０．０１％を切り、
２台共０．００５％台となりました。
（発振器歪率０．００１５％）
０．１Ｗ時は０．０１％台です。
１０ＫＨｚ・１２５Ｈｚも１Ｗ時は０．０１％台
０．１Ｗ時も０．０１％台です。
１０Ｗ時は１台が１０ＫＨｚが出力管のバラツキにより
悪化しました。（０．２４％）
その他は全て０．１％以内です。
最大出力はＵＬ接続時に２台とも
クリップ寸前で４２Ｗ出ました。
ノイズは入力ショートで
８Ω端子にて０．２５ｍＶ
周波数特性は
８Ω端子１Ｗ時にて
高域は約９０ＫＨｚ−３ｄｂ
低域は５Ｈｚ以下までフラットです。
（ミリボルトメーターの指針限界）
消費電力は
アイドリングで１６５Ｗ
定格出力時で２００Ｗ
ＰＳＥ検査では
ＤＣ１０００Ｖ１分間にて絶縁ＯＫ
ホッとしました。
音質は抜けが良くて遠近感があります。
力はありませんが歪の少ない音です。
チェンバロの音がきつかったので補正を入れました。
チェンバロやピアノの音の
高域と低域で音色や音の出方が違います。
これは生録をしていないと判らない事です。
これもある部分のコンデンサーの増量で治りました。
