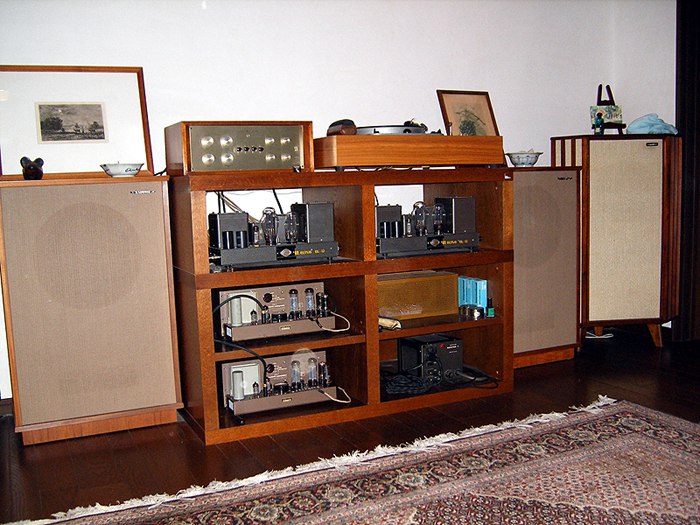

ＡＹ様Ｍａｒａｎｔｚ＃７
カップリングコンデンサーはオーナーにより交換されています。
フォノイコライザーカーブ（ＲＩＡＡ）特性が部品の経年劣化で
１００Ｈｚ以下の低域で低下していたので、
了解を得てイコライザー素子の抵抗とコンデンサーを交換しました。
素子はブリッジにて誤差を１％以内に収めています。
そのため力の無かった音が力強くなりました。
使用されている球（ＥＣＣ８３）は
全てオールドテレフンケンのロングプレート型です。
内部電源部はトランジスターによる各部２段カスケード定電圧電源にしています。
外部電源部は特注Ｒコアトランス１５０ＶＡで、
１２ＡＸ７（ＥＣＣ８３）と６ＣＡ７（ＥＬ３４）での球の定電圧電源です。
ここでＤＣ３７０Ｖを３００Ｖにしています。
ヒーター電源もここで直流化しています。
つまりＭａｒａｎｔｚ＃７本体には直流のみが行っていますので、
ハムや外部ノイズの混入がありません。
そのため残留ノイズが大変少ないです。
特性データ表（Ｗｏｒｄ）

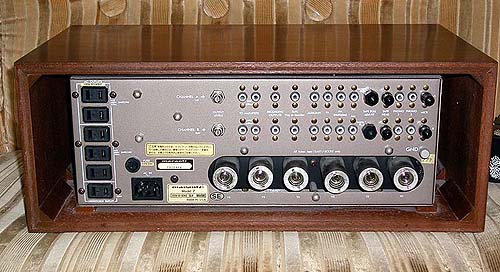

Ｍａｒａｎｔｚ＃７ＳＥ（Ｋｉｔ）
キットのＭａｒａｎｔｚ＃７です。
特性の測定のみです。
使用 されている球は
マランツ刻印の１２ＡＺ７です。
特性データ表（Ｗｏｒｄ）

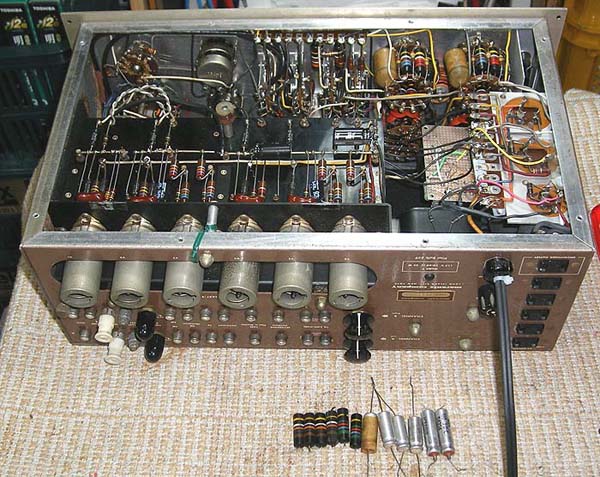

ＩＫ様Ｍａｒａｎｔｚ＃７
初期のＭａｒａｎｔｚ＃７です。
ＡＣコードが経年劣化でボロボロでショートの危険があり
危なかったので交換しました。
Ｂ電源はセレン整流ではなくシリコンダイオードのブリッジ整流となっていました。
セレン整流にした処、所定の電圧が全く得られず残念ながら結局外しました。
使用されているＥＣＣ８３は
ムラードとテレフンケンのショートプレート型です。
このＭａｒａｎｔｚ＃７も
フォノイコライザー（ＲＩＡＡ）特性が部品の経年劣化により
１００Ｈｚ以下の低域が低下していましたので、
了承を得てコンデンサーを交換しました。
各段のカップリングコンデンサー０．０1μＦが経年劣化により絶縁不良となっていて
歪み特性が数％と大きかったのでマイカコンデンサーに交換しました。
これにより歪みが０．０２％程度となりました。
ノーマルの電源回路ですと
ローレベルでは電源電圧の変動を受けてノイズが減りません。
そのためトランジスターのリップルフィルターを入れてやっとノイズが減りました。
その結果フラットアンプにてボリュームを絞った時に
ノイズが０．２５ｍＶ以下となりました。
特性データ表（Ｗｏｒｄ）
