Ｍｃｌｎｔｏｓｈ　ＭＣ２３００

の改造記
2013/07/27




１９７０年から８０年ころまでに製作された有名なパワーアンプです。

巨大な１５００ＶＡの電源トランスと、
４０Ｖ３９０００μFの巨大コンデンサーが４本、
１５Ａのパワートランジスタが６パラの出力回路、
２０Ｈｚから２０ＫＨｚまで３００Ｗの出力を保障する出力トランスを用いています。

凄い事には４０年位前から
準モノラルパワーアンプ仕様です！！





出力トランスはは０．５オームから１６オームまでの端子があり、
左右パラレルの場合は６００Ｗを保障しています。

業務用アンプなので
ＰＡに使用するのを前提としているので
クーリングファンが２個ついています。

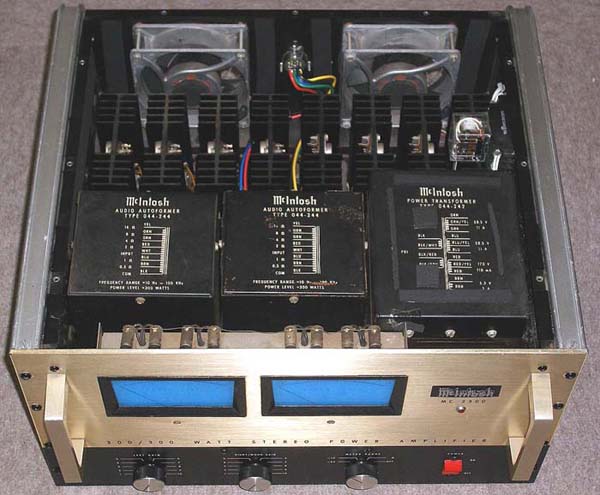

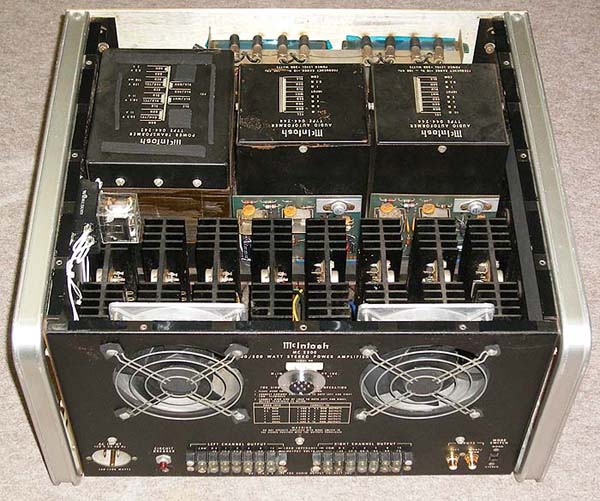

上記の画像で左側のリレーは
電源回路のラッシュカレント保護用の抵抗をショートさせるためです。

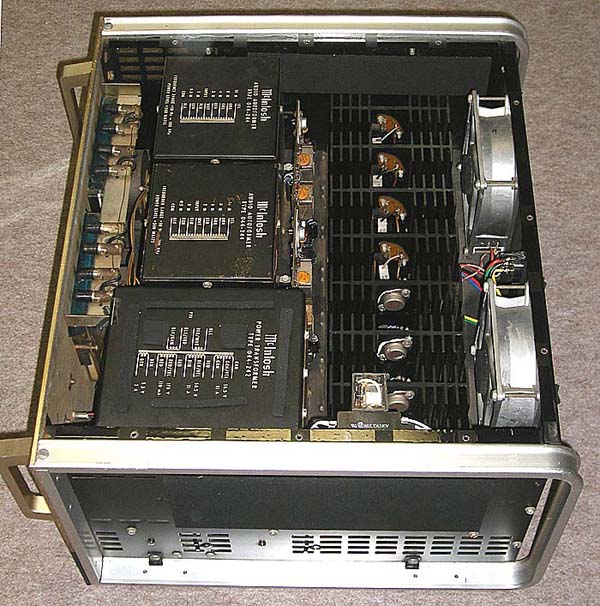

背後に取り付けたコネクターは
１２万μFの巨大電源コンデンサーを４本接続するためです。


この機器は中古で購入したので
パワートランジスタが本来のモトローラ製から東芝製に変更されていました。

クーリングファンも交換されています。

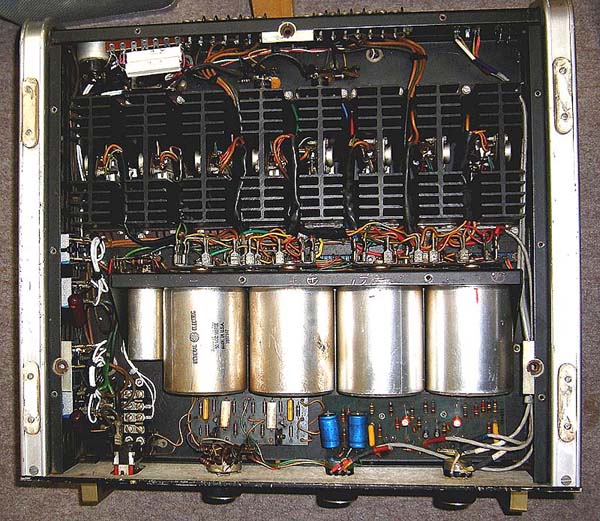

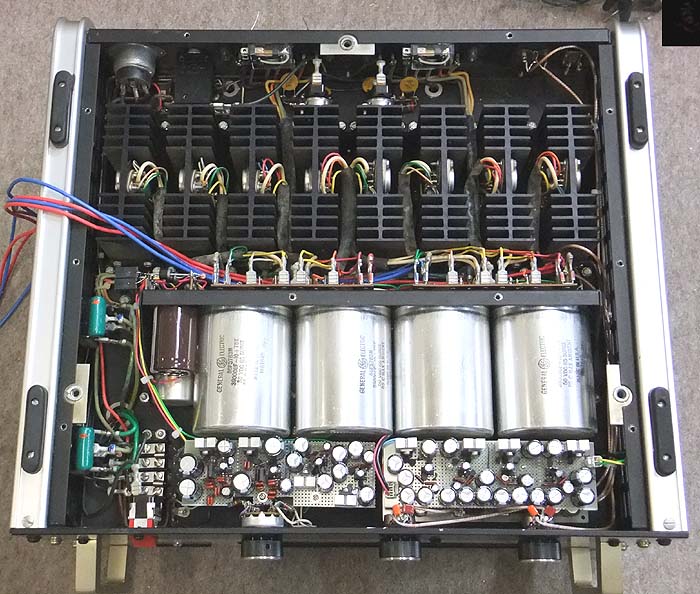

上記は裏面の画像です。

左上のセメント抵抗はクーリングファンの速度を落とすためです。
電源ブリッジダイオードも交換しました。

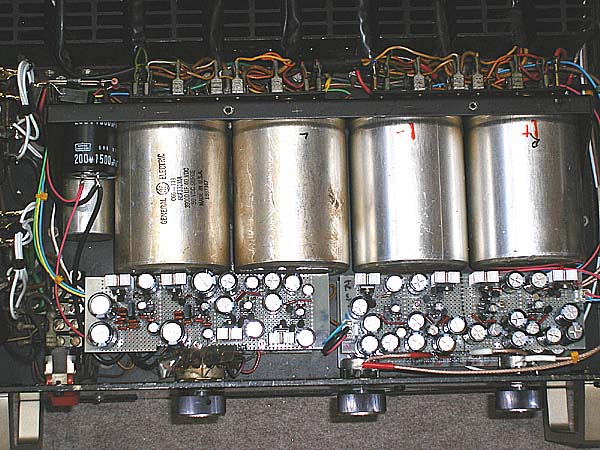

電源ケミコンとボリューム間の基板は
左側がメーターアンプ、
右側の基板はプライマリーアンプです。
ゲインは２０ｄｂ。

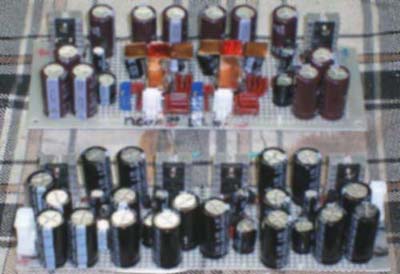

上側の製作した基板はプライマリーアンプと定電圧電源基板。






右側はプライマリーアンプ基板（下になって見えません）とその定電圧基板、
左側はパワーアンプ回路用の定電圧回路基板。

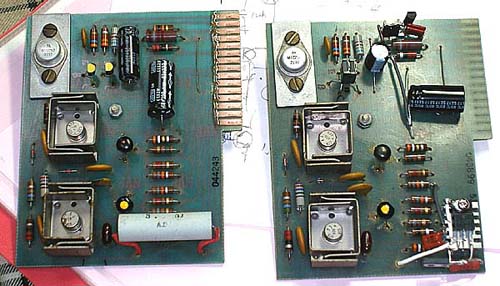

上記の左側はノーマルのパワーアンプドライブ基板、
右側は定電流回路を付加したチューン基板。


パワーアンプ部のゲインは８オーム時にて２０ｄｂで、
プライマリーアンプを含めると４０ｄｂとなります。
これは現在の一般的なパワーアンプの３０ｄｂより１０ｄｂもゲインが大きいです。

余りゲインが大きいのでプライマリーアンプのゲインを６ｄｂ絞って
１４ｄｂとし、
トータル３４ｄｂ（８オーム時）としました。






本来ＵＳＡの１２０Ｖ仕様のみなので１２０Ｖ用電源を設置して調整しました。


音質はノーマル時の豪放的ながらスピードが遅く低域も高域も無い音ではなく
大変締まった音ながら遠近感もあり
立ち上がり立下りの速い力強い音です。

低域も高域も出来る限り伸ばしました。
高域は元々の１００ＫＨｚ−３ｄｂから
１５０ＫＨｚ−３ｄｂになっています。
ノイズは８オーム時ノーマルで０．６ｍＶ位でしたが、
現在では０．４ｍＶです。

シャーシもノーマルではファン振動により
しっかり共振していたので
共振対策を施しました。


現在の１００万円以上するアンプより確実に音は良いでしょう。

元々の物量はしっかり投入されているので、
当時では出来なかった回路技術を投入すると
大変素晴らしい音になります。


中身や技術を知らないブランドマニアから見ると
骨董品のアンプでしょうが、
この音を聴いたらどう思うでしょうか。

大変なショックを覚えるでしょうね。
現実に某所ではそうなりつつあります。（笑）



２０１３／０７／２７


滋賀県のある方が上記の記事を見て中古のＭＣ２３００を購入され、
当方に運び込まれてチューンを依頼されました。




ＭＣ２３００は内部に３９０００マイクロファラッドの電源コンデンサーを４本内蔵していますが、

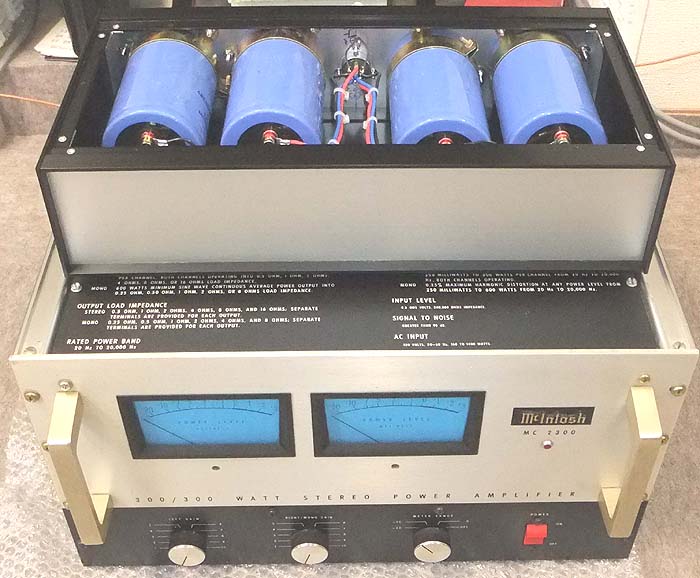

そこでこのＭＣ２３００にも外部に１２万マイクロファラッドの電源コンデンサーを取り付けるようにしました。
そうしますと合計約１６万！マイクロファラッド×２（各ｃｈ）となります。

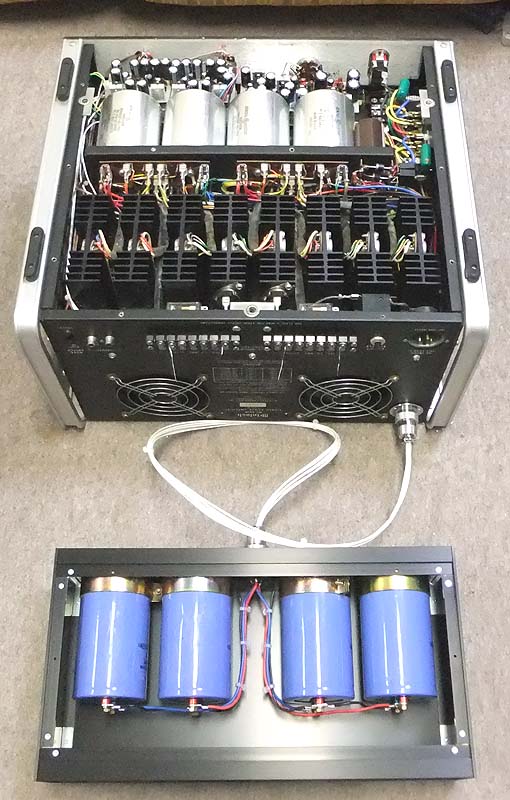

下の画像は別箱の電源コンデンサーの接続前です。




今回は８オームスピーカー端子でのアンプのゲインを以前より６ｄｂ減らして
普通のアンプのゲインの２８ｄｂとしました。

これはプリドライブからパワーアンプ部への信号を半分に減らして対応しました。
そのため大変使い易くなりました。






音質は音の反応が速くてローレベルの音が大変綺麗に再生します。
それと音の出方が高域から低域まで揃っています。
これは新たな発見でした。

プロ用アンプとして長らく使用されたのが納得出来る音です。


大変重いですが、
場所があれば手元に置きたいアンプです。
