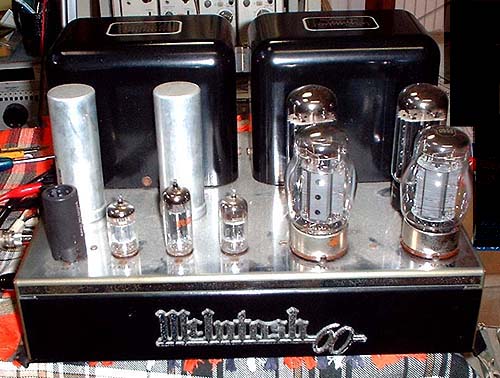

古いマッキントッシュのモノラルパワーアンプです。
点検と音のグレードアップを依頼されました。
出力管は６５５０のプッシュプルで、６０Ｗ。
整流は５Ｕ４Ｇを２本使用した贅沢なアンプです。

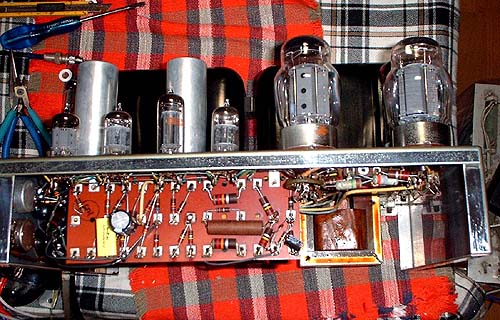

左の黒いシールドケースの初段は１２ＡＸ７で片ユニットは何と安定化電源回路になっています。
次の１２ＡＵ７は差動反転回路で、次の１２ＢＨ７も一応差動増幅回路です。
６５５０をドライブする１２ＡＸ７（現在は５７５１に変更されています）はカソードフォロアとなっていますが、
バイアス回路は安定化はされてはおりません。
まず周波数特性と残留ノイズ及び最大出力を測定してみました。
周波数特性は低域は５Ｈｚ−３ｄｂ，高域は１００ＫＨｚまで伸びてから
−６ｄｂ位低下したのちに２００ＫＨｚで再度上昇してから低下していました。
残留ノイズは入力ボリュームオープンで裏蓋を開けたままだと１０ｍＶ位あり、
裏蓋を取り付けても３ｍＶ位ありました。
入力ボリュームを絞り切ると０．６ｍＶ位になります。
出力は出力管６５５０が少々弱っていましたが
１ＫＨｚ８オームで２２Ｖクリップですから６０．５Ｗ出ました。

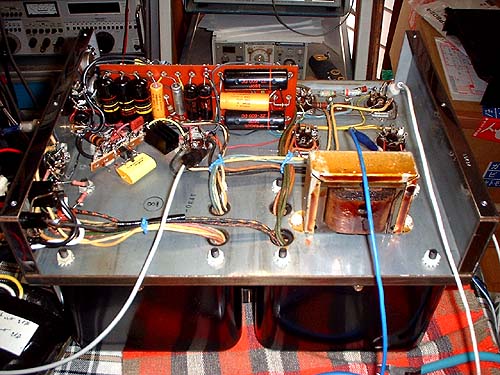

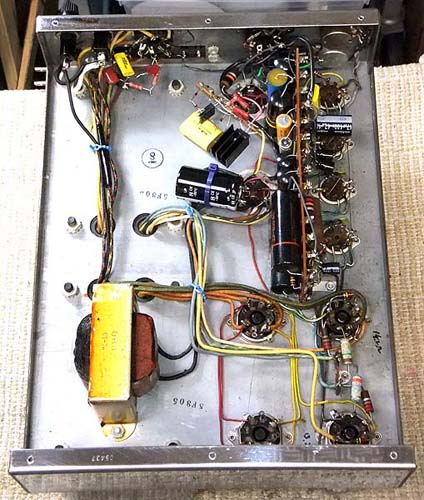

整流管を使用しているのでチョーク後に大容量のコンデンサーを付加し、
ドライブ回路にトランジスターの定電圧回路をつけました。
そしてバイアス回路もツェナーダイオードで安定化させました。
６５５０は各５５ｍＡ位になるようにバイアス電圧を調整し、
出力管も選別しました。
調整とチューン後はボリュームオープンでノイズは１ｍＶ位になり、
高域の周波数特性は出力トランスのピークを考慮して１００ＫＨｚ−３ｄｂとし、
ピークを減らしました。
又、出力トランスのスピーカー端子には高域安定回路が入ってなかったので
入れて１０ＫＨｚの矩形波が綺麗になるようにしました。
このアンプは古いため電源電圧はＵＳＡの１１７Ｖ仕様なので
ステップアップトランスにてＡＣ１００ＶをＡＣ１１７Ｖに昇圧しています。
点検とチューン前の音は何かザワザワした中低域に力の無い音がしていましたが、
高域特性の処理により煩くない静かな音になりました。
トランジスターの安定化電源と定数の変更により力強い音になりました。
元々贅沢な電源とモノラル仕様のため
セパレーションの良いクリアーで遠近感のある音が出るようになりました。
引渡し後の感想は
ビックリする程ノイズが少なくなり、静かで力強い中低音が出るようになって
高域が艶やかでザワザワしなくなったとの事です。
