マッキントッシュの古いモノラルプリアンプです。
オリジナルは当時のモノラルパワーアンプ（ＭＣ３０，ＭＣ４０，ＭＣ６０等）
や専用電源から電力を供給します。
このアンプではタムラ製の１５０ＶＡもある特製専用電源から直流電源を供給しています。
整流管５Ｙ３にて整流し、
フィルムコンデンサーと２０Ｈのチョークにて平滑しています。
ヒーター電源も整流してＤＣ化しています。
背面の画像です。
本体のＡＣコードは使用しておりません。
８Ｐのコネクターより各々電源を供給しています。

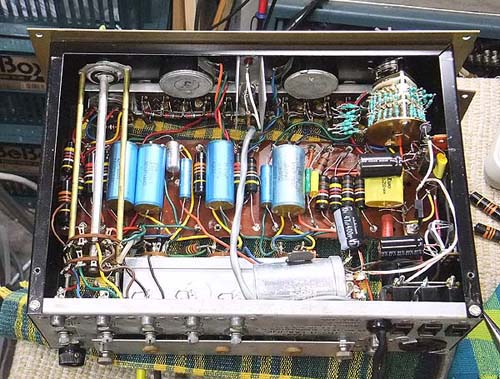

画像の右上は
本来は電源スイッチ付きボリュームと入れ替えた
セイデン製の２３接点スイッチを使用して製作したＬ型アッテネーターです。
モノラルプリアンプですので本来のボリュームで音量を変えた場合、
２台の音量を揃える事は大変難しく扱い難いです。
Ｌ型アッテネーターの場合はノッチの位置を揃えると音量が容易く揃える事が出来ますし、
音量を変えても音質の変化が小さいです。
２５０Ｋオームのアッテネーターなので誤差１％の抵抗を使用して製作したので
抵抗値を揃えるために複数の抵抗を使用している処があります。
そのため大変高価です。
画像の右下はトランジスターを使用した定電圧電源を製作しました。
これによりノイズが大変小さくなり
ラインアンプのボリュームを絞った場合
ノイズが０．０３ｍＶと大変小さいです。
そのため能率の高いスピーカーやアンプと接続してもノイズは全く聞こえません。

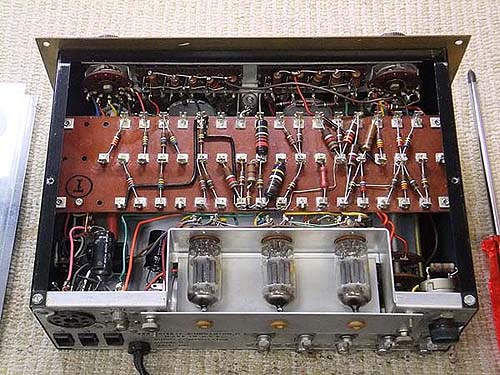

真空管はシルバニアの１２ＡＸ７を３本毎に使用しています。
最近メンテナンスをした処、
多くのコンデンサーの絶縁が劣化していたので
６３０Ｖ耐圧のレーダーシュタイン他に交換しました。
絶縁計にて計測した処、
絶縁が低下したコンデンサーの絶縁抵抗は僅か数メガオームでしたので、
回路の電位が無視出来なくなる程に狂っていました。
交換により回路が正常に動作したので
歪みが１ケタ低下してスッキリした音になりました。
ＮＦＢのかかっていないラインアンプ部でほぼ０．１％位、
フォノイコライザー部で０．０４％位です。
