それでは各アンプのセールスポイントや出力管の特徴についてです。

　１．ＴＭ−２Ｆシングルステレオアンプ

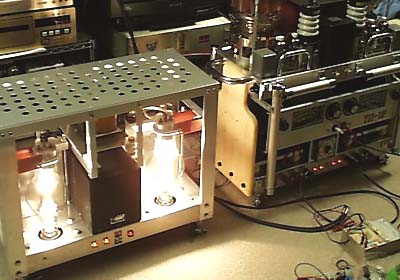

このアンプはご覧頂いたように、とても大きなアンプです。

このアンプは新屋氏のＥ３０３０Ｂアンプをかなり意識して製作しておりますが、
我ながらこれだけのものが短期間（６ヶ月）でよくできたなあと感心できるアンプです。

新屋氏のアンプを昨年の末に拝見してなんとかあれに負けないアンプということであれこれ考え、
いずれブースターアンプとして使う予定をしていたロシア製のＴＭ−２Ｆを通常のアンプとして使うことを軽い気持ちで思いつき作った次第です。
（後でひどい目にあいました）。


セールスポイントは次のようにと思っています。
（１）
とにかく手作りとして一味違うアンプ（外道アンプの真髄です）。

但し、運ぶには重いため最低２人が必要です（一人では腰が危ないです）。
しかし、アンプ部の分割は一人で出来ます。

（３）
終段もそうですが、初段も特徴ある小型のセラミック球７０７７を使用しました（ハーモニックノイズには強そうです）。
それに取付けてある場所がシャーシの側面というのも面白いと思います。

（４）
出力トランスが通常の電源用１ＫＶＡの容量のもので、１次側が０−１００−１０５−１１５Ｖ、２次側が０−４７０−４８０−４９０Ｖとい

う単純ソレノイドですが出力管のインピーダンスを下げた結果、２０Ｈｚから１５０ＫＨｚまでフラットに出してくれます。
（単純なインピーダンス変換器です）。
今回の試聴で高音が良かったので安心しました。

（５）
出力管のインピーダンスを下げるために、出力トランスの回りをヒーターの太いコードをグルグルと巻いてカソードＮＦが掛るようにしてありますので　　外見上の特徴となっています。
（出力管は傍熱型ですがヒーターとカソードが内部で繋がっています）。

（６）
外見は自分の仕事柄強電（高圧）の機器をイメージしたもので、一見近寄り難い大袈裟なものです。
実際耐圧は十分（５ＫＶ）で見かけ倒しとは言えませんが、今回は電圧降下もありＢ電圧はせいぜい６００Ｖでした。

（７）
回路の特徴は、初段は次段の６ＢＱ５（３結）からＮＦを掛けレスポンスを広げ、
ドライバーの４０ＫＧ６Ａは一見すると３結でＳＲＰＰ回路ですが、
終段のＳＧからの帰還量を調整するためアンバランス覚悟で上の球の増幅度を可変出来るようにしてあります。
（まだ完全ではありませんが回路図を添付しておきます）。

tm2fkairo.xlsへのリンク

（８）
出力管について（単独写真は外道分科会でNo.163にあります）




この球は、ロシア製の傍熱４極管です。西側の形式としてＴＭ−２Ｆとしていますがロシア名はゲーエムイー２００と言います。
ロシア文字のフォントがありませんので表記できないのが残念でが、取り敢えず読み方はこうです。
パルス発信器に使用するため、規格としては連続使用のものは載っていませんので、
使用にあたって今まで何台かパルス用の真空管を使ったアンプを作ってきた経験から予測して設計しました。

球の主な定格としましては、Ｅｈ＝２５Ｖ　Ｉｈ＝１８Ａ　Ｐａ＝９００ＷＶａ＝３２０００Ｖ　Impulse　current＝９０Ａ　Weight＝５．５Ｋｇ

となっています。

ところで、以前Ｉｈ＝２５Ａと勘違いしていましたのでアンプにはヒーター用スイッチング電源を２５Ｖ（２４Ｖ）、２７Ａのものを２台付けてあります。
（冷却ファンがうるさいです）。
当然ソケットはベークライトとリン青銅板を使って自作してあります。
この球は気を付けないと、ベースの足が等間隔となっており、差込む位置をツイ間違えてしまいます。
（最初に差し間違えてヒータが灯らず悩んだことがあります）。

規格には自然冷却でもＯＫですが、やはり積極的に冷却するため、球の上にファンを設けました。
これによりアノードの部分が隠れる形（完全ではありませんが）となり、安全上もよくなっています。

これも非常に珍しいもので、規格にも保守品種とデカデカと書いてあります。
今回こんな整流管を使う必要はなかったのですが、これもまたツイ思い付きで作ってしまいました。
全国大会ですので出来るだけ派手な方がよいという考えだけでしたので、
実際作ってみてからこの整流管の内部抵抗値が非常に高いことを思い知らされました。

そうです、Ｂ電源トランスの出力は確かに１５００Ｖなのですが、アンプ部で測ると８００Ｖしかありません。
これでは計画通りの出力が望めません。

今回の大会会場では更に電圧降下を起こしたことで更にＢ電圧が低くなっていたようです。
これは全く見掛け倒しでした、この２１８という整流管は純タングステンのためエミッションがフィラメント電圧に非常に左右されます。
１１Ｖ、１３Ａという必要な値になっていなかったため、
内部での電圧降下が著しいものであったと思われます。
それから、球の大きさがかなりあるのに電流は規格で４００ｍＡしかとれず、これもまた期待外れでした。



しかし、純タングステンが輝くことについては真空管のアンプが動作している実感が表れていて良かったと思います。

以上他にも、アンプの組み方等色々と著わしたいことがありますが本当に長くなってしまいますのでこの辺で次に移りたいと思います。




２．１６Ｃ−Ｂ２８　シングルステレオアンプ

このアンプについては外道分科会No.168に載せてありますが、簡単に特徴を記しておきます。
実はこのアンプがＴＭ−２Ｆのアンプの回路として原型となっています。

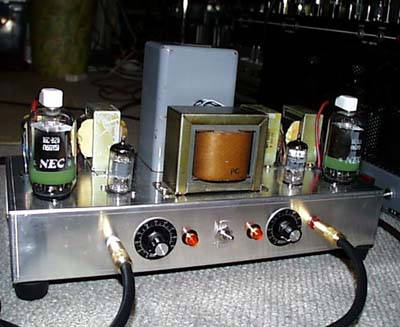

１６Ｃ−Ｂ２８はご覧のように水平出力管でトランスレスのＴＶで使われていたものです。
メーカー名をＮＥＣとしてありますが、この球は緑の帯が入っているところをみるとどうやら東芝製であるといえます。
