３．４０ＫＧ６Ａ　シングルステレオアンプ



このアンプは平成１１年に作ったもので、特徴としてはなんと言ってもトランス類が只の電源用のトランスばかりであり、
当然出力トランスもヒータートランスを使用しています（出力管の後ろの４個のトランスです）。
これにより、とにかくローコスト（約１３０００円）で出来あがっています。

　安く作ったアンプですが、完全に動作させることの難しさを教えてくれました。

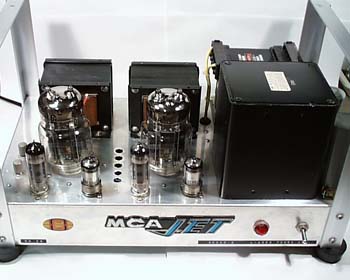

４．６Ｃ３３Ｃ−Ｂ　シングルステレオアンプ

外見上の特徴として、アンプのシャーシには以前乗っていた車のロゴを貼りつけてありますが、アンプとはなんの関係もありません。

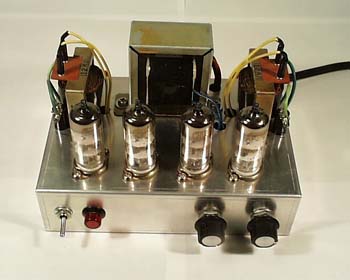

５．２ＧＫ５　ＳＲＰＰステレオアンプ




ＱＲＰアンプの製作が面白くなってきたころのアンプです。
これでもそのときにはかなり小さいものだと思っていましたが、
今の状態をご覧頂ければ、このアンプでもかなり大型のＱＲＰアンプとなってしまっています。

回路は２ＧＫ５を片ｃｈ２本でＳＲＰＰとして構成し、コンデンサでＤＣをカットして出力トランスにつないでいます。
さすがにＳＲＰＰ１段だけですので、入出力特性はかなり悪いといえますが、
小さな出力トランスに似合わず低音がよく出てくれます（あくまでＱＲＰ的に）。

　電源はセミトランスレスでＡＣ１００Ｖが使えます。
使用の時には漏電の用心のため１００Ｖ：１００Ｖのセパレートトランスを介して使っています。



６．２ＤＺ４　ＳＲＰＰステレオアンプ




これも２ＧＫ５と同様に片ｃｈ２本でＳＲＰＰとして構成しています。
小さなシャーシ（１００×６５×４０ｍｍ）にできるだけ通常の部品を使って作ってありますので、中身はギュウギュウ詰めの状態です。
出力トランスは山水のＳＴ−４８というトランジスター用をシャーシ内に収めています。

　このアンプも電源はＡＣ１００で使用できます。
２ＧＫ５と同じく使用のときには安全上セパレートトランスを使います。

これだけ詰めてありますので、長時間使うとさすがに全体が熱くなってしまいますが、動作には問題はありません。

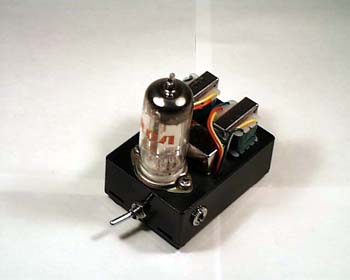

７．３Ａ５単球　ステレオアンプ（単５電池内蔵型）




とにかく小さく、軽く、電源内蔵ということで限界に挑戦したといってよいアンプでしょう。
なんといってもこれだけでステレオが聴けるのですから面白いものです。
ＱＲＰアンプを作って来て、ＭＴ管使用ではもうギリギリの大きさとなってしまってます。
以前単５電池なんて売っているのが珍しいものでしたが、今はコンビニで必ず置いてあるのが嬉しいことです。

回路は全く単純なもので、ゼロバイアスで、部品は必要最小限のものでしかなく、
どれを省いてもアンプとして成り立たないものとなっています。
出力トランスは当然トランジスター用で１．２ｋ：８?のものですが山水製ではありません。

このアンプは単５電池２本で約４時間鳴ってくれます。

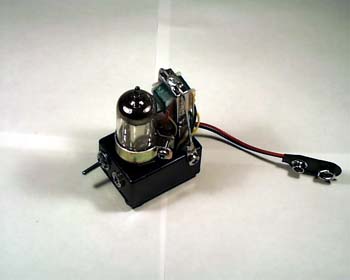

 ８．３Ａ５　単球　ステレオアンプ（単３電池外部接続型）




このアンプは前の電源内蔵型をもう少し小さく出来ないかと挑戦しましたが、
さすがに電池が要求を満たすものがなく、やむなく外部接続としました。
アンプそのものはＭＴ管使用のものでは限界と思います。
但しこれはシャーシ（プラケース）を使ったものとしてで、更に小さいものも作ってあります。

回路は電源内蔵と同様であくまでなんとか鳴ることを確かめるためのものと考えていますが、
意外と能率の良いＳＰでは侮れないものとなっています。

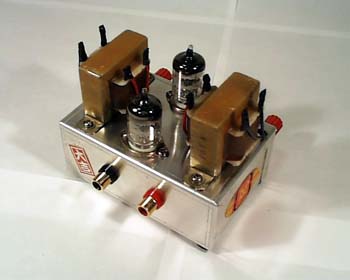

９　３ＨＡ５　シングルステレオアンプ　



このアンプはＱＲＰアンプに興味を持ち、低電圧（３０Ｖ）のＢ電源が使えるということに調子付いたときのアンプで、
電源は外部のスイッチング電源で供給します。
シャーシは２ＤＺ４のアンプと同じ大きさのもので、こちらは中身はゆとり十分です。
それというのも、ゼロバイアス使用で出力トランスがシャーシ上ですから、シャーシの中身はソケットと接続端子、
それにコードとグリッドの抵抗１００ｋ?で構成してあるだけで空間が大きく開いています。

さすがにＢ電源を３０Ｖから６０Ｖにアップすると活き活きと鳴ってくれます。




１０．２ＨＡ５　シングルステレオアンプ




これも３ＨＡ５のアンプをより小さくということで、黒いケース（５０×４５×３０ｍｍ）で作ってあります。
出力トランスは山水のＳＴ−３２でケース内に収めてあります。
スピーカー端子を通常の大きさのものを付けてありますのでこれが後ろに大きくはみ出しているように見えます。
外部電源の接続は３ＨＡ５のアンプと共通です。

以上大会に参加したアンプの特徴を記してみました。ちょっと長すぎるかも知れませんが、
自分としてはもっともっと著わしたい気持ちですが、このくらいにしておきたいと思います。
