19/12/27
今まで使用しているＣ３７Ｐ用自作電源部は
Ｃ３７Ｐを購入してから１年以内に製作したもので、
１９７７年の製作です。
そのためもう４０年以上使用しています。
かれこれ２回程内部を変更していますが、
部品も大変古くなり、
改造して部品を交換しようにも
使用頻度が高いので、
更新が出来ません。
そのためやっと新たに製作する事が出来ました。

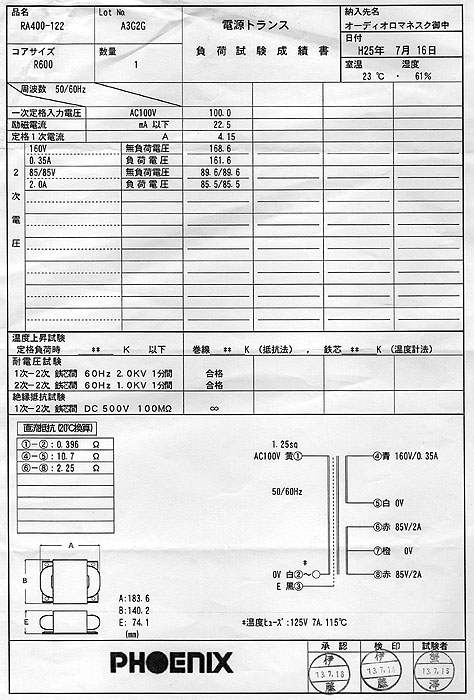

上の画像の特注したＲコアトランスの仕様です。
製作してからもう６年も経過してしまいました。

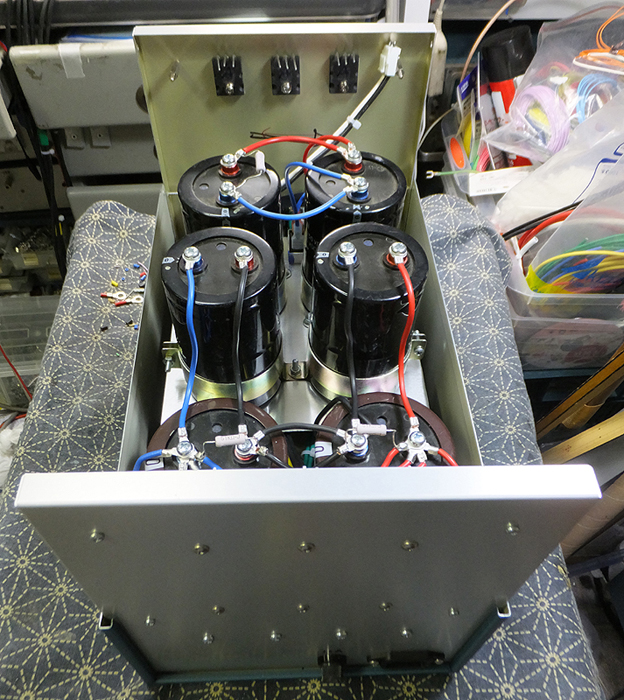

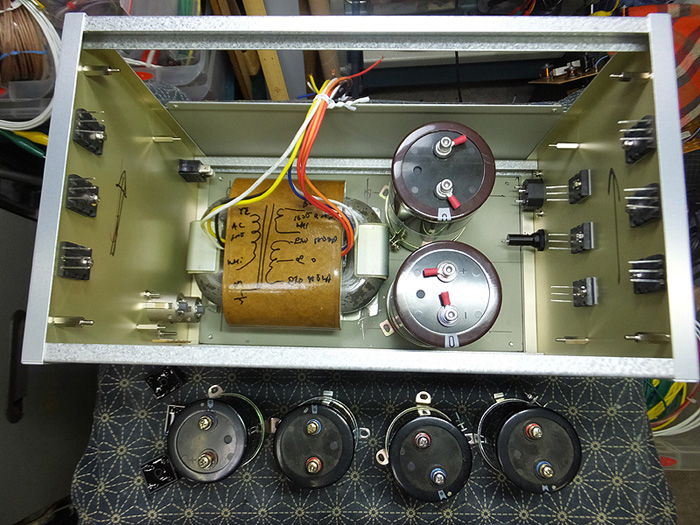

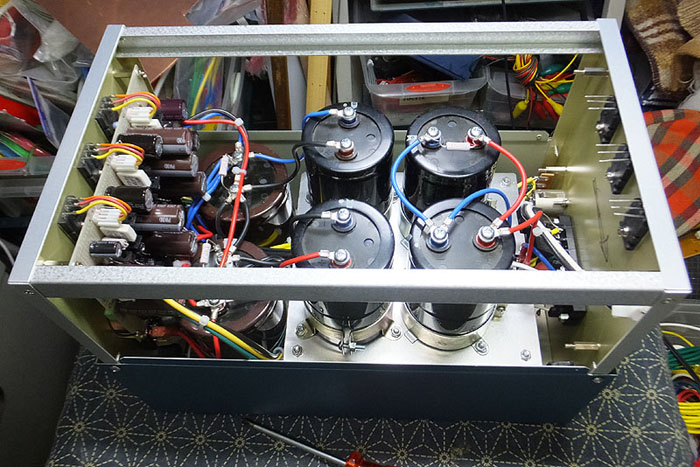

右の電解コンデンサーは、２５０Ｖ１００００μＦが２本。
黒い電解コンデンサーは２５０Ｖ５６００μＦが４本。

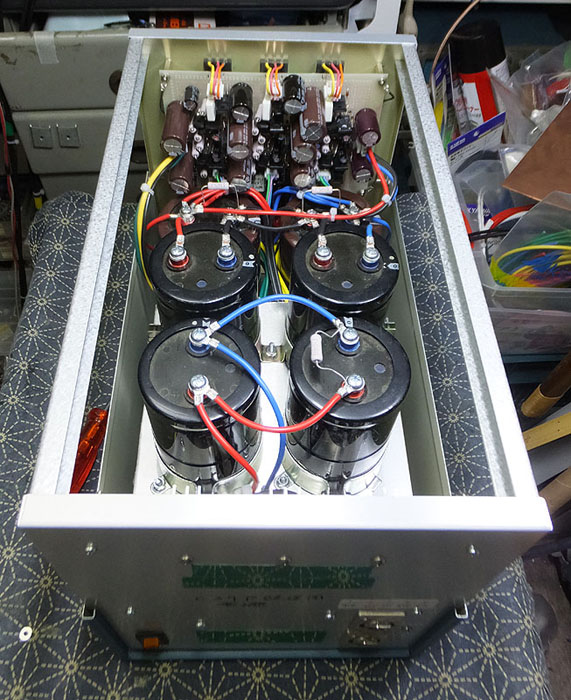

右側は
マイクカプセル用の−１６０Ｖを作るための３段カスケード定電圧電源用の制御トランジスター
２ＳＡ１９４３ −２３０Ｖ １５Ａ １５０Ｗ
左側は
マイクアンプ用の＋−８３Ｖを作るための３段カスケード定電圧電源用の制御トランジスター
２ＳＡ１９４３ −２３０Ｖ １５Ａ １５０Ｗ
２ＳＣ５２００ ＋２３０Ｖ １５Ａ １５０Ｗ

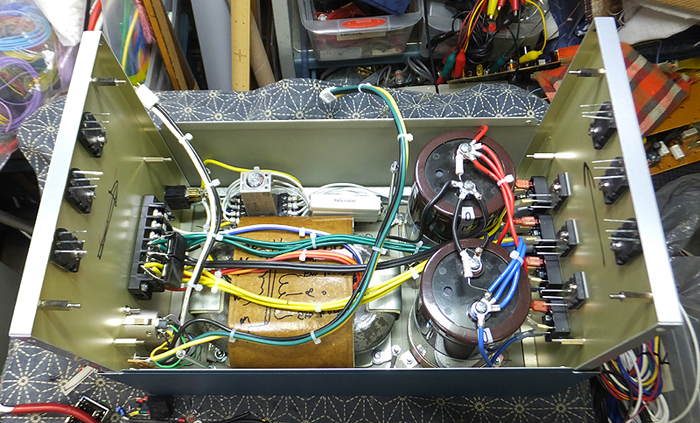

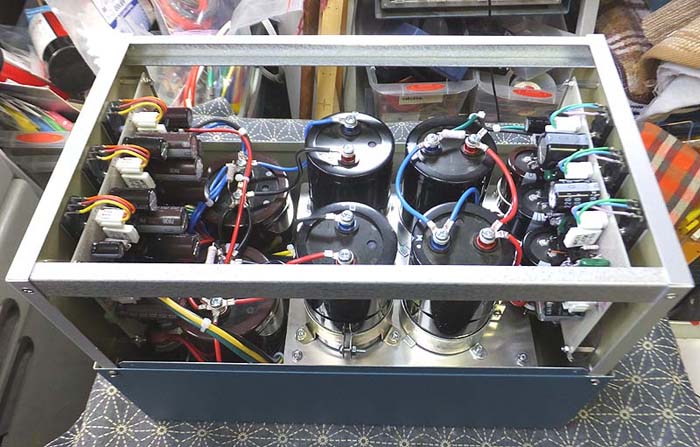

マイクアンプ用＋−８３Ｖ定電圧電源部の完成

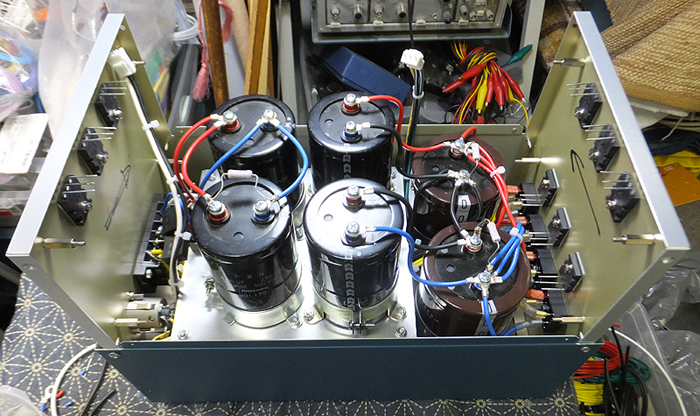

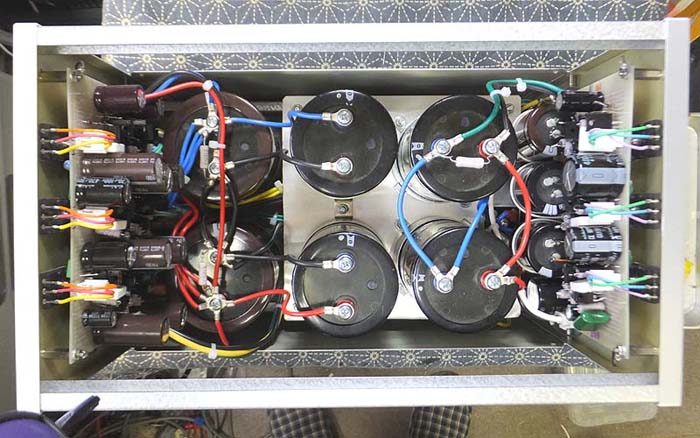

マイクカプセル用定電圧電源部の完成

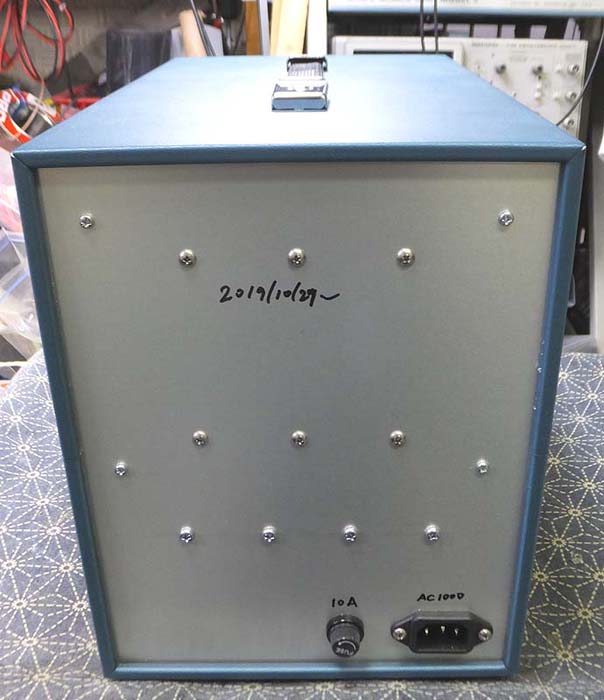

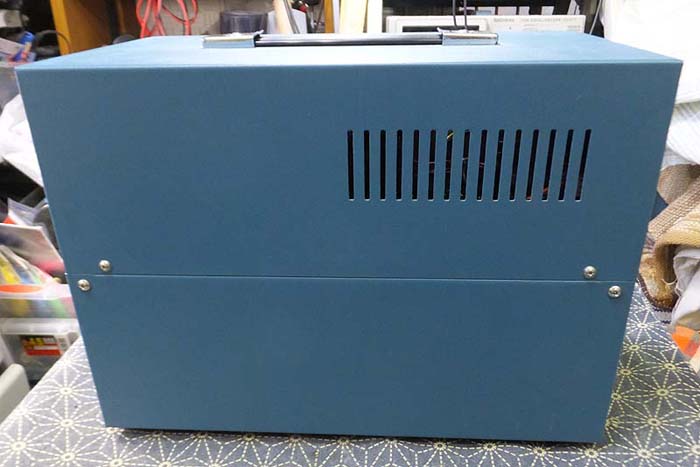

Ｃ３７Ｐ改造用電源部の正面
２０１９年１２月８日の
富士市文化会館ロゼシアター 大ホールでの
富士フィルハーモニー管弦楽団の特別演奏会の録音に使用しました。
ミキシングして録音した感想は、
「いままでよりクリアーな音で、特に低域の音の重心が低くなったようです。
