西原様のオーディオ装置

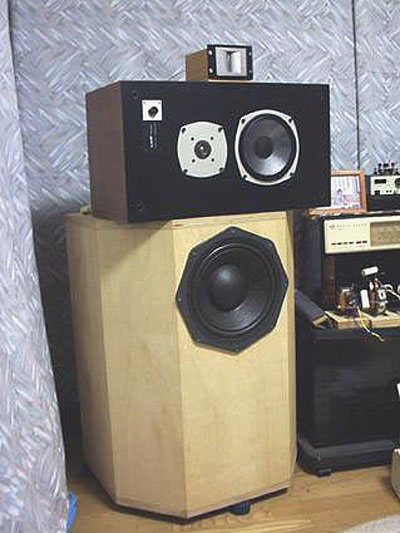

スピーカーシステム

1.ウーファー
テクニクス30PL100を
自作された200リッター密閉箱に装着

実装時のFゼロは35Hz Qc=0.5
の臨界制動

2.ミッドシステム
日立Lo−D HS−400
ウーファー L−205
ツィーター MH−35

50リッターの密閉箱で、
Fゼロ=42Hz Qc=0.5
の臨界制動

4.スーパーツィーター
パイオニア PT−R7
150KHzまで再生が可能

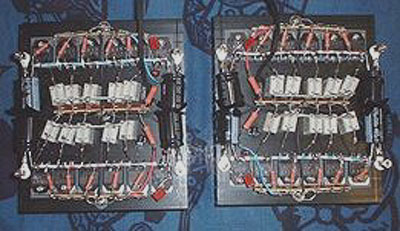

これをパッシブの4ウェイネットワークで接続

クロスオーバー周波数
200Hz,1.1KHz,7KHz

実装時の各ユニットのインピーダンスを測定して
インピーダンス補正を施されています。

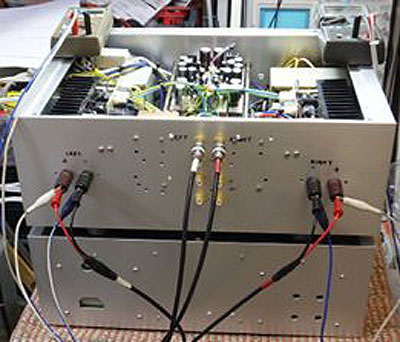

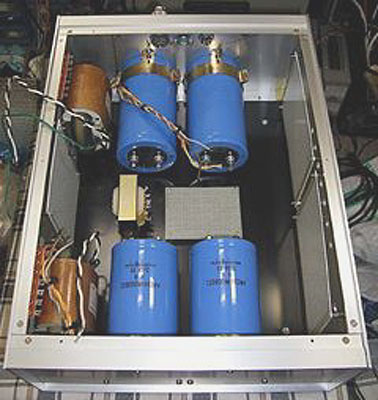

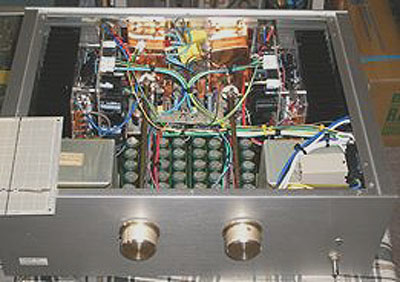

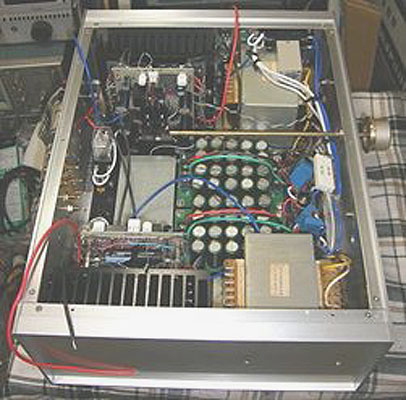

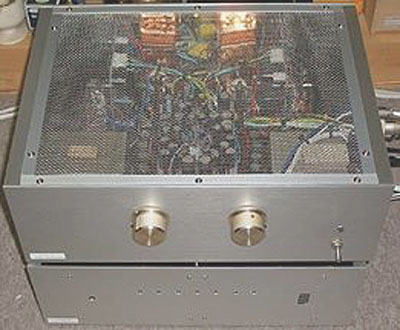

アンプシステム。


シャーシ他は西原様からの提供で

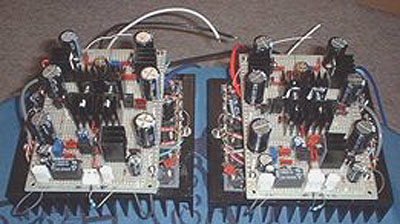

当方が製作の100W×2の
モノラルパワーアンプ×2台内臓

ローブースト回路内臓のフラット?アンプ
とアッテネーターボリューム。


下記の画像は
製作時のもの
