修理を依頼された

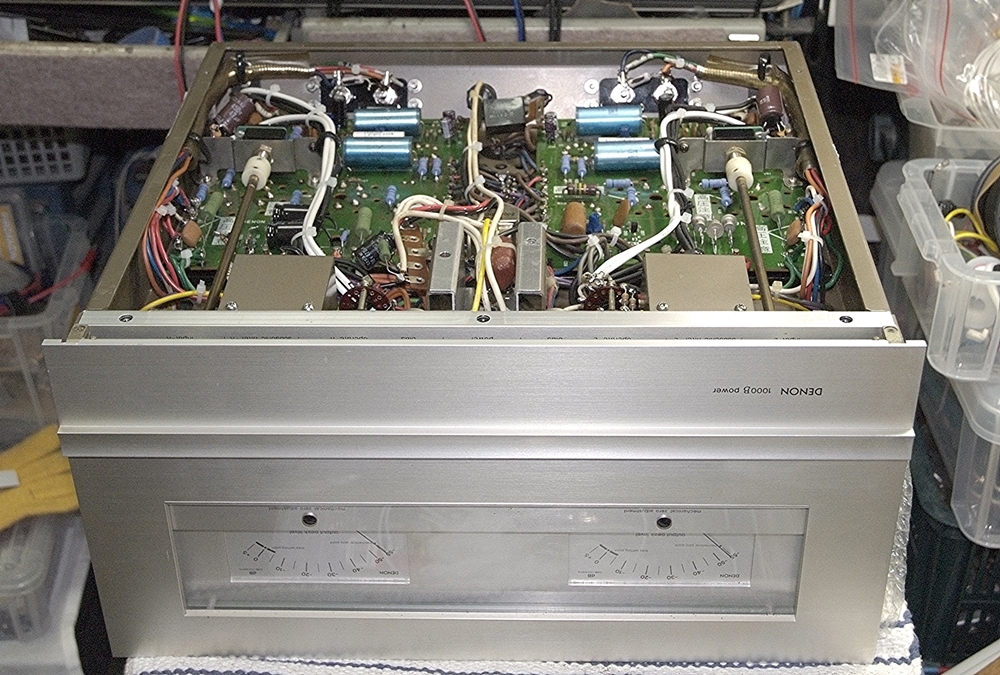

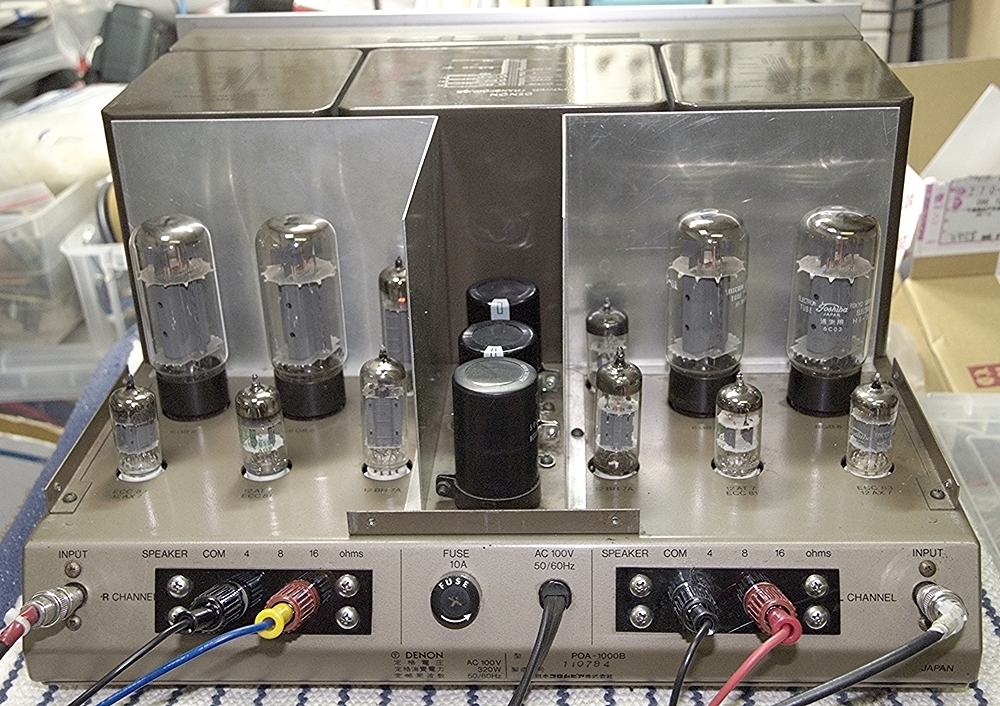

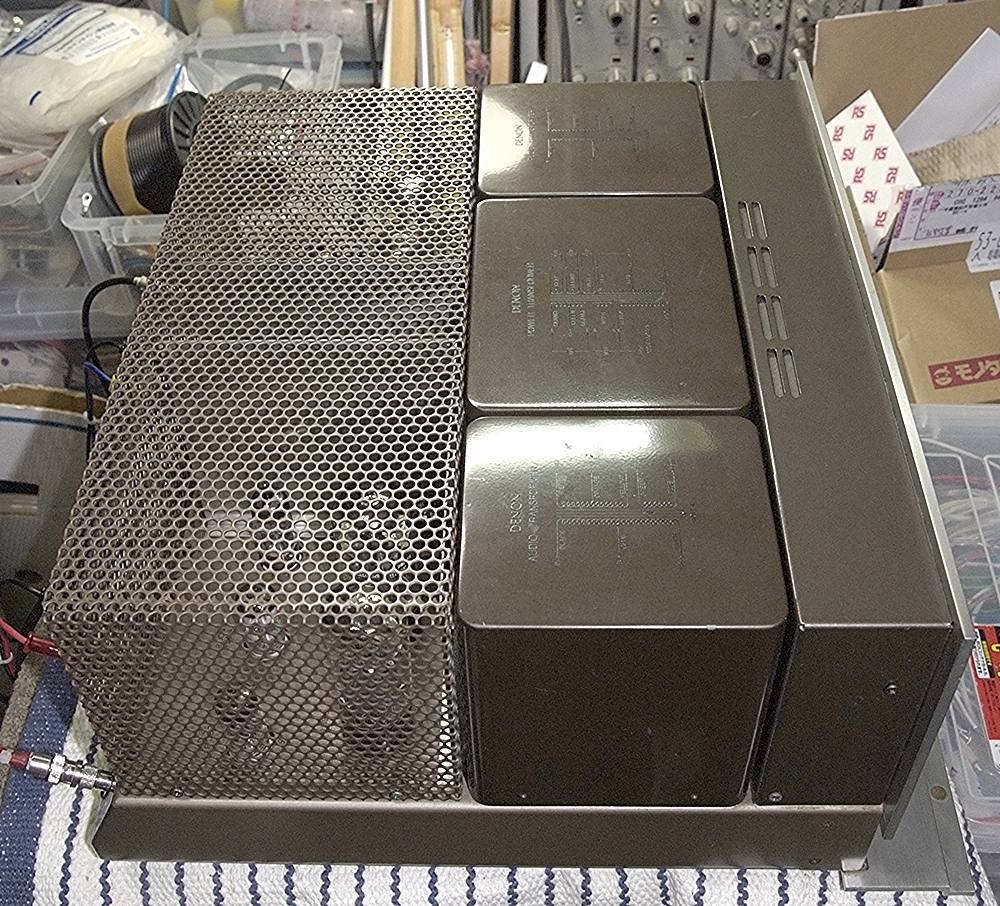

ＤＥＮＯＮ　ＰＯＡ１０００Ｂ
の修理が終わりました。

１．

まず、「オーディオの足跡」を見て、

６ＧＢ８のプッシュプルで１００Ｗのステレオ、

カソードＮＦを掛けて、スクリーングリッドのドライブ段は定電圧電源、

１２ＢＨ７Ａによるカソードフォロアドライブ


という事は判りましたが、

基板配線なので、手が付けられない。

そこで、依頼者より１９７６年のＭＪ誌に掲載された回路図を送って頂きました。

２．

これを見ながら調べていくと、

イ）

４本のうち１本の６ＧＢ８のエミッションが悪いので、

手持ちの６ＧＢ８と交換。

ロ）

Ｒｃｈからガサガサノイズが出るので、Ｒｃｈの１２ＡＸ７を交換。

ハ）

ＭＴ管用の９Ｐソケット８個が焼けていたので、タイトのソケットに交換。

ニ）

以前に交換されたカップリングコンデンサーの立ちが高いので、低くしました。

ホ）

焼けた３Ｗの抵抗は交換。

ヘ）

電解コンデンサーは殆ど新品に交換。

ト）

特に６ＧＢ８用のＢ電圧の６００Ｖ用の倍電圧の２本の３５０Ｖ６８０マイクロファラッドを、

４００Ｖ１２００マイクロファラッドに交換。

チ）

スピーカー端子もバナナプラグ対応の大型に交換。

リ）

フロントパネルの照明用ランプも球切れで点灯していないので、

手持ちのランプに交換。

３．

イ）

各６ＧＢ８のカソード電流は、各々５０ｍＡなので、４本とも調整。

ロ）

次に、ヒーターバランス回路があるので、

スピーカー端子でのノイズを１０ｍＶ以上から０．２ｍＶに調整。

ハ）

超低歪に調整（０．００２％）した１ＫＨｚの信号をパワーアンプのＬＲチャンネルに入れ、

８オーム端子で１Ｗの時に差動ドライブ段の１２ＡＴ７の負荷抵抗の可変抵抗を調整して、

両ｃｈとも０．０８％になりました。

但し、０．１Ｗにしても歪率は変りません。

ニ）

周波数帯域は、８オーム端子で１Ｗ時で、７Ｈｚ〜１２０ＫＨｚ（−３ｄｂ）で、

出力トランスの超低域での歪を考慮して超低域をカットしています。

高域は３キロオームの出力トランスなので、帯域が広く、超高域でのピークがありません。

ホ）

消費電力は、

アイドリング時で約２００Ｗ、両ｃｈフルパワー時で６５０Ｗ位です。

４．

ヒアリングです。

さすがにハイパワーでドライブ段が定電圧電源なので、ゆったりした音ながら細かい音もします。但し、遠近感は出難いですね。

チェンバロだと細かい音の表現が出来ません。

５．

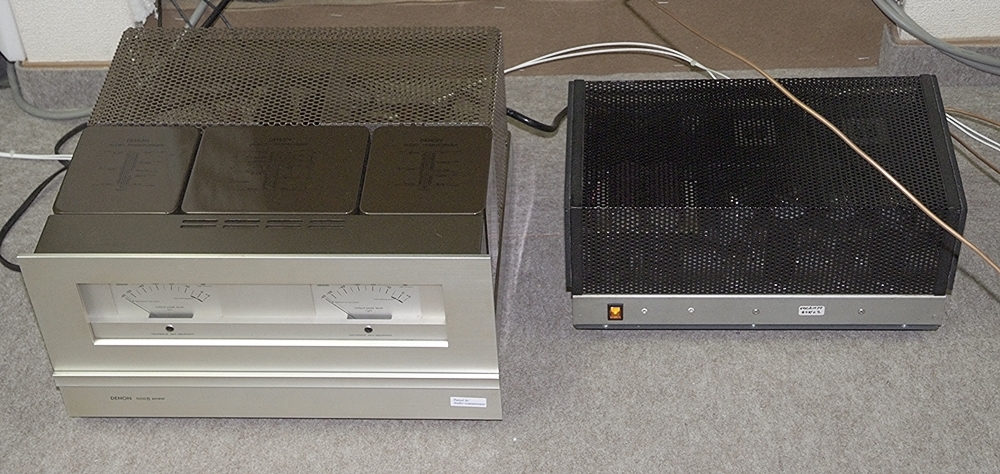

ここで当方が製作の７１８９ＡＰＰを鳴らしてみました。

パワーは１０００Ｂが１００Ｗ＋１００Ｗなのに、２４Ｗ＋２４Ｗと約１／４のパワーです。

さすがに力強さはありませんが、音は細かく遠近感があり、

ピアノやチェンバロのスケールや立ち上り下がりの速い音を見事に表現していました。

６．

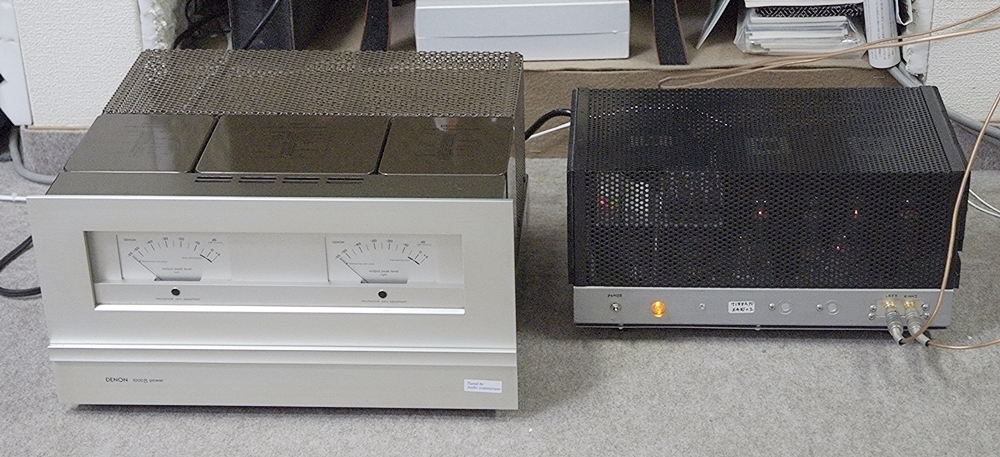

次にまた自作の５０ＣＡ１０ＰＰです。



３極管アンプで、パワーは３０ｗ。

音の細かさが１０００Ｂと同じ位で、チェンバロだと音程によって歪っぽい音が出て来ました。

これなら１０００Ｂのが良いです。
