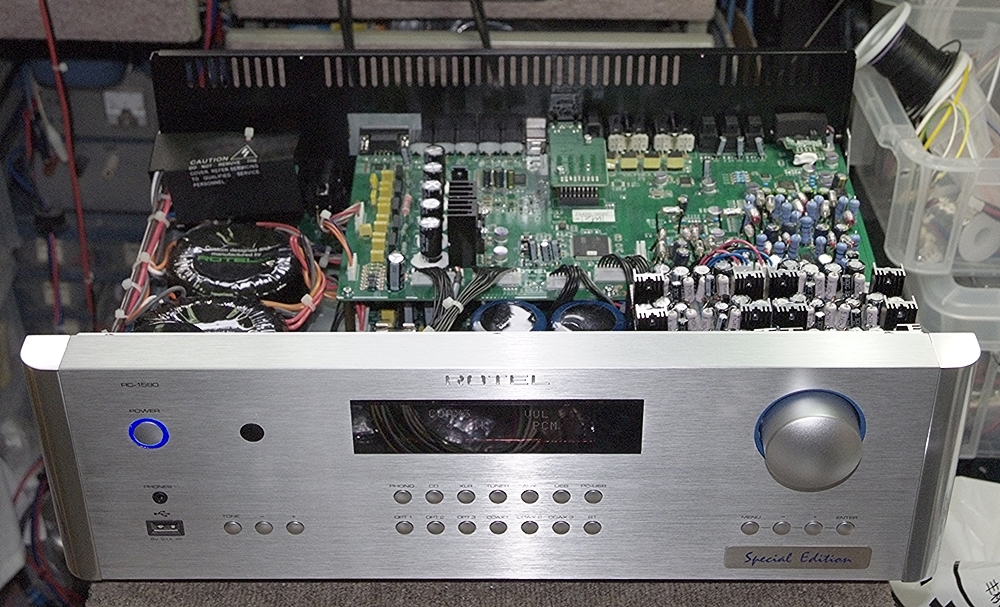

改造を依頼された
ローテルのＤＡＣ兼プリアンプＲＣ１５９０
です。




ＲＣ１５８０の機能のプリアンプに、
ＵＳＢとＢｌｕｅＴｏｏｔｈ，Ｓ／ＰＤＩＦ機能が付いたＤＡＣとの組み合わせです。

ＤＡＣチップは旭化成のＡＫ４４９５という３２ｂｉｔＤＡＣです。

このプリアンプの前には、ＤＥＮＯＮのプリメインアンプのプリ部を使っていたとの事で、デジタルの音が前に出て来ずに薄いという事でした。





以前のＲＣ１５８０は、普通の２連ボリュームを使用していましたが、ほぼ廃品となったので、電子ボリュームとなり、
トーンコントロールも電子式となっています。

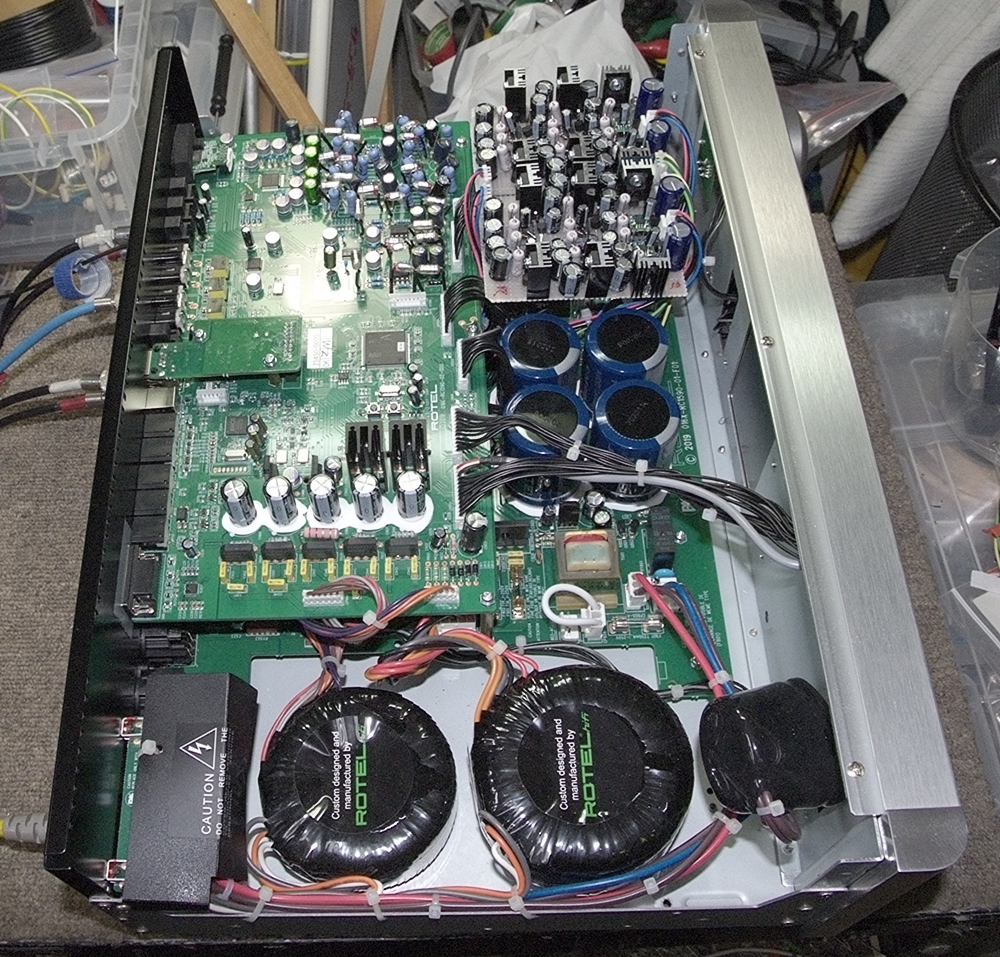

アナログ回路の電源回路は、ローテル方式の電源コンデンサーから左右別になっており、

個々の回路に定電圧電源が配備されています。

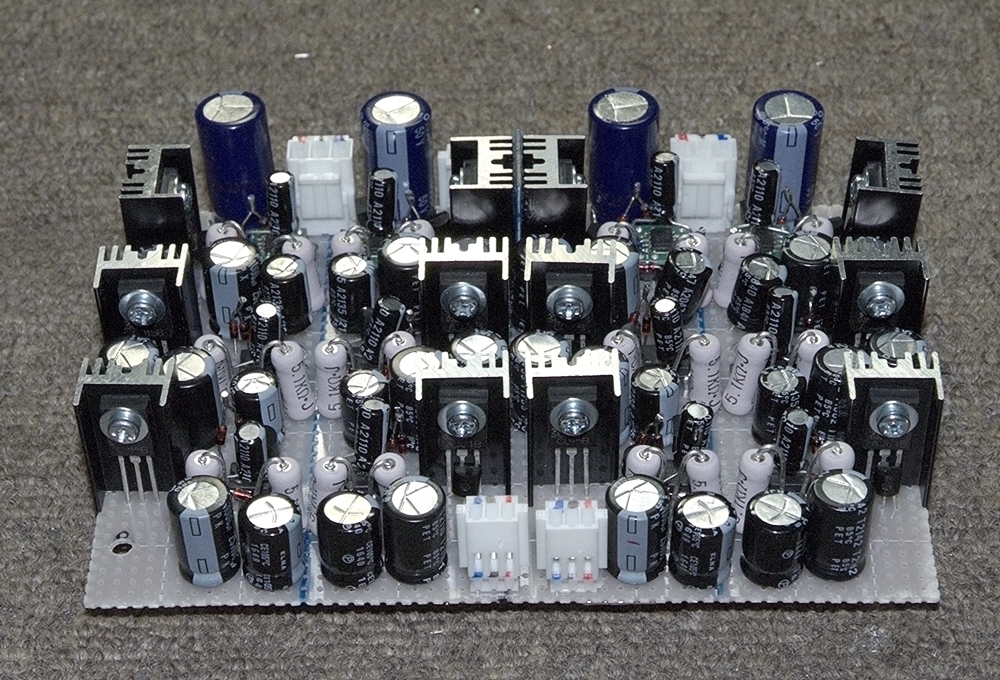

そこで当方製作の定電圧電源も、左右別の２段カスケード定電圧電源にしたので、

物量が半端ではありません。

ＤＡＣやフラットアンプの抵抗も、１／２Ｗを３Ｗに交換しました。





メーカーから回路図を入手しているので、大幅な改造をしてもレイアウトが判っているので点検がし易いです。
