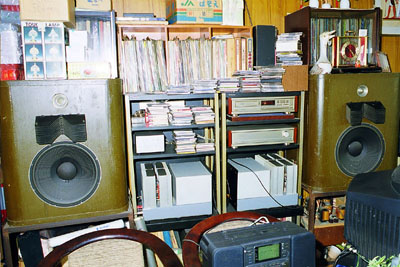

JBL S8シリーズのスピーカーユニットを使用したシステム


JBL・オリンパスのS8ユニット・LE15A(コーン紙張り替え)+375+HL91+075を使用しました。

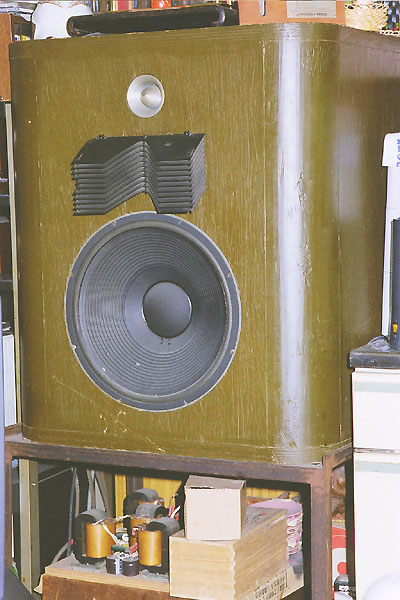

箱は当方製作の自作200リッター密閉箱です。アピトン合板30mm厚です。

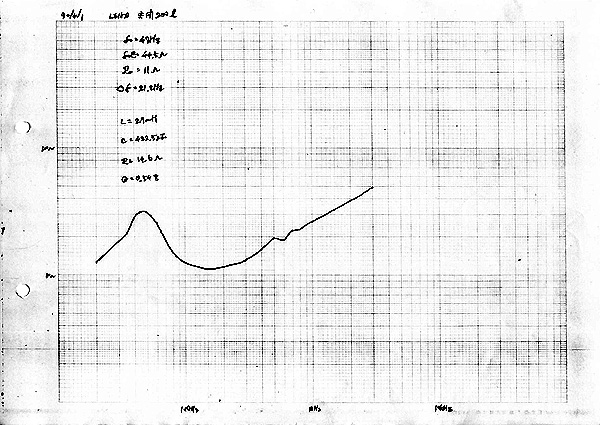

重量は100Kg超です。最低域は45Hz・Qc=0.6となりました。
クロスオーバーは1KHz・5KHzで、12db/oct
詳細の写真は下にあります。

音質は豪快ながらもウルサク無いリアルな音です。

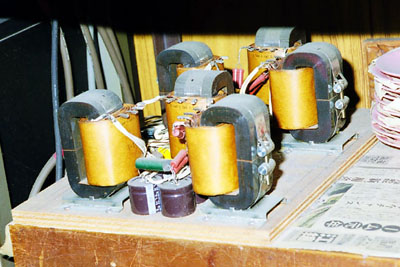

100Wのコア入りコイルを使用して直流抵抗を極力減らしました。

アッテネーターはトランスタップ式にして、スピーカーユニットをダンプしますので、キメ細かい音が出せます。
