ＳＴ氏邸訪問

ＪＢＬ４３４３Ｂを自作送信管シングルアンプで鳴らしてます。




概要

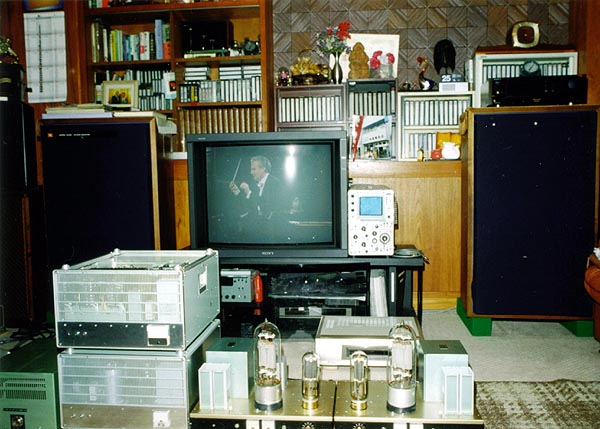

１．メインスピーカー 　　　　　　　　　　　　　　　　　　　ＪＢＬ　４３４３Ｂ

２．サブスピーカー　　　　　　　　　　　　　　　　Denon　ＵＳＣ−６０６

３．真空管パワーアンプＮｏ．１　自作ＩＴＴ　４２１２Ｈシングル　４５Ｗ

４．真空管パワーアンプＮｏ．２　　　　　　　　　　自作　２１１シングル

５．真空管プリアンプＮｏ．１　　　　　　　　　　　　　　　　　　　　自作

６．真空管プリアンプＮｏ．２　　　　　　　　　　　　　　　　　　　　自作

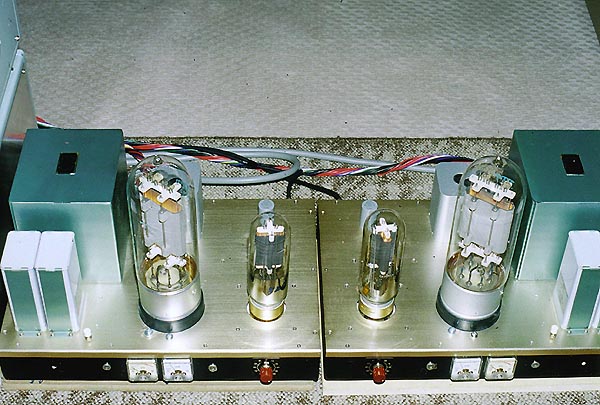

＊真空管パワーアンプＮｏ．１
　
　　６００Ω入力トランス⇒１２ＢＨ７Ａ⇒８４５チョーク負荷⇒４２１２⇒５ｋΩアウトプット
出力４５Ｗ

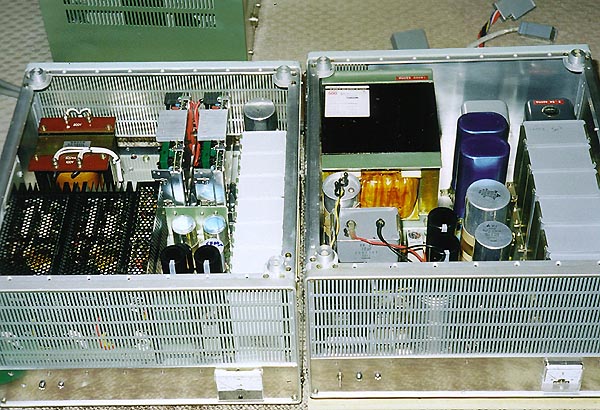

左側はヒーター電源で、スイッチングレギュレーターは４２１２と８４５のヒーター分です。

右側はＢ電源で、終段は１２００Ｖ掛かってますので、平滑はオイルコンデンサーを使用しております。
パワートランスの容量は４ＫＶＡとバカでかいです。





＊真空管パワーアンプＮｏ．２

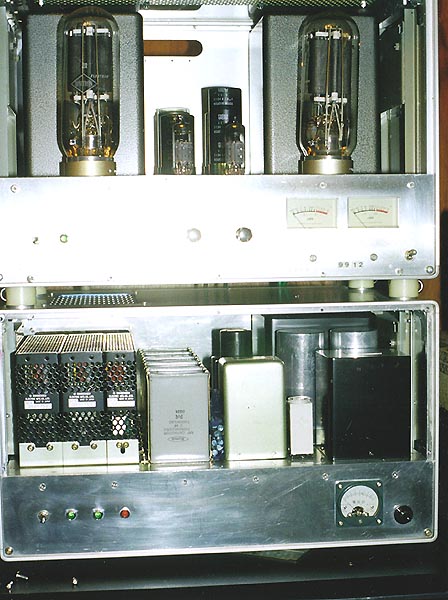

上部は本体で、下部は電源部です。
こちらも２１１のヒーターにスイッチングレギュレーターを使用しております。




＊真空管自作プリアンプＮｏ．２
シャーシは測定器のシャーシを改造しております。

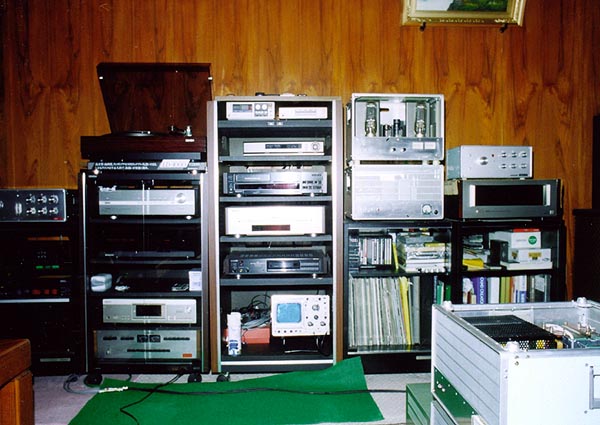

７．トランジスタプリアンプ　　　　Ｄｅｎｏｎ　PRA−２０００Z

８．トランジスタパワーアンプ　　Ｄｅｎｏｎ　　　POA-3000

９．ＣＤプレーヤー　　　　　　　　Ｓｏｎｙ　　CDP-XA50ES

１０．ＤＡＴ　　　　　　　　　　　　　Ｓｏｎｙ　ＤＴＣ−１０００ＥＳ

１１．アナログプレーヤー　　　　Ｄｅｎｏｎ　　　　　　DP-80

１２．ＦＭＴｕｎｅｒ　　　　　　　　　Kenwood　　　　Ｌ−０１Ｔ
