２０１３年４月２１日

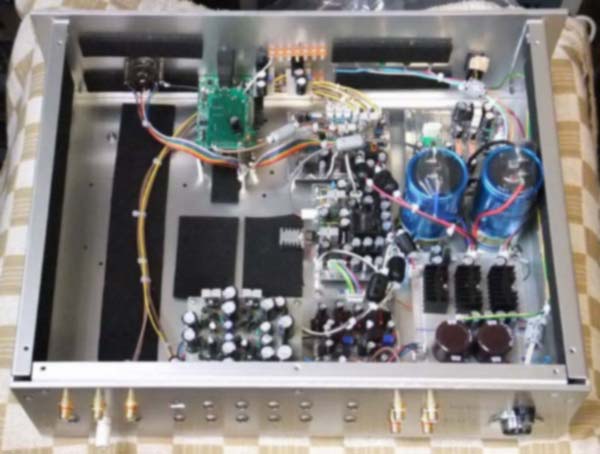

製作したＤ／Ａコンバーターも約９年経過し、
最近の製品と比較してＳ／Ｎの悪さが無視出来なくなったので
以前と同じくプリアンプのシャーシを流用して
新たにＤ／Ａコンバーターを製作しました。

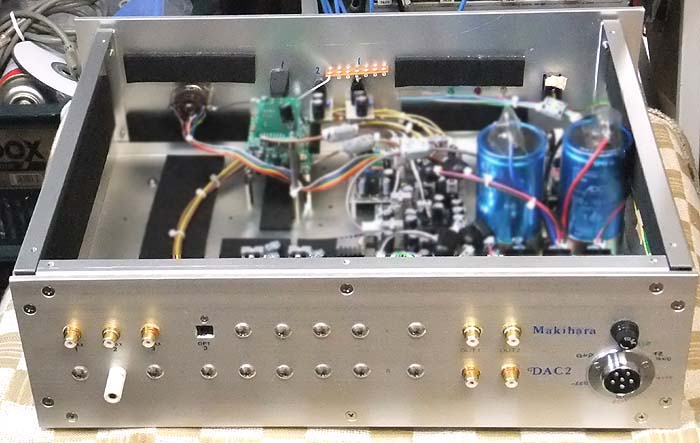

入力は以前はコアキシャルが２系統、光入力が２系統で
合計４入力でしたが、
色々な機器を接続して実験するには不足だったので、
今回は
コアキシャル入力が３系統、
光入力が３系統
新たにＵＳＢ１．０用が１系統、
ＵＳＢ２．０用が１系統
の合計８入力としました。
ＵＳＢ１．０用は、「ＰＣＭ２７０６」仕様の市販基板からＳ／ＰＤＩＦ信号を引き出し、
ＵＳＢ２．０用は、市販の「ＸＭＯＳ ＸＳ１−Ｌ１」基板よりＳ／ＰＤＩＦ信号を引き出しています。
尚、両基板ともＵＳＢより電源を供給しています。
初めはＤＡＣ側から＋５Ｖ電源を供給してみましたが、
残念ながらＰＣが認識しなかったので仕方がありません。

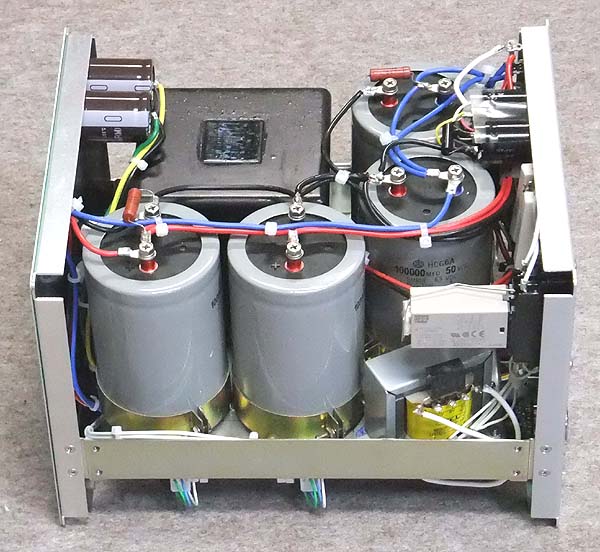

電源は新たに製作するのを止めてミキサーの電源を流用しています。
自作の８系統入力切り替えからの出力信号を
三田電波製の８０ＭＨｚ高精度発振器（ＴＣＸＯ）で７４ＡＣ７４にて打ち直してから
レシーバーＣＳ８４１６に入れています。
尚、高精度発振器の定電圧電源は別回路です。
ＣＳ８４１６からのＳ／ＰＤＩＦ出力信号をＣＳ８４１４に入れて
入力サンプリング周波数を分離表示しています。
現在はＣＳ８４１６＋ＰＣＭ１７９４／２４ｂｉｔＤＡＣに接続しています。
この部分は１枚の基板にしているので
ＣＳ８４１６＋ＰＣＭ１７９５／３２ｂｉｔＤＡＣの基板も製作中で
交換して比較が出来るようにしています。
アナログ回路は
Ｉ／Ｖ変換回路はＯＰＡ６２７で、
出力回路はＬＭ６１７１です。
ＤＣバランス回路を入れて出力コンデンサーを省いています。
出力電圧はフルビット０ｄｂ時に４．２Ｖとしています。
使用している抵抗はビシェイを２個並列にして使用しています。
コンデンサーはディップマイカです。
このためアナログ回路基板に使用している部品代だけでも
約５００００円以上です。
（ちょっと贅沢をしました）
2013/09/04
アナログ回路の抵抗は
始めはビシェイを使用していましたが、
生録した１８１２年のバスドラの音がどうにも生に近くは無いのと、
音が残ってきつめになります。
そこでデールの無誘導抵抗の３Ｗに変更した処、
きつさが無くなり音が重なるところも綺麗に分離してうるさくありません。
この抵抗で現在は安定しています。
アナログ定電圧電源回路は左右別にし、
ＤＡＣのアナログ回路もこのアナログ定電圧電源回路から各々供給しています。
デジタル電源も基板ごとに別々に供給するように３系統にしています。
これにより明らかに音の分離と分解能が高くなりました。
ＰＣＭ１７９４はＳ／Ｎが１３０ｄｂと驚異的に良いので
ホールの残響音が綺麗に聞こえます。
ＤＡＣを２チップ以上にしてノイズを減らす方法にしないのは
某社のＣＤＰにて
同じＤＡＣチップで１チップの機器と２チップの機器を比較して聴くと
ノイズは２チップのが少ないが
明らかに１チップの機器のが音の濁りが無くクリアーでした。
これは３２ｂｉｔＤＡＣ機器でも同様で、
２チップの機器より１チップの機器のが
明らかにクリアーな濁りの少ない音がします。
これは自身で録音した複雑な演奏の音源を持っていないと判りません。
生録した４８ＫＨｚ２４ｂｉｔ音源にて
楽器の音色や
前後左右高さの距離感や音の出出しを調整しています。
より音の響きがどうのこうの
より空間音が出たどうのこうのは
主な基準ではありません。
あくまで録音時の空間音・楽器の響きや響き方・音の出だし
マイクの位置による音の出方や楽器音のバランス等が
基準となります。
こうしないと製作者の希望的な音作りになり、
本来とは違う音の表現となります。
この点が大変重要です。
この自作ＤＡＣで発見した事は
市販ＣＤ音源で再生し難かった速いピアノ演奏や
三味線・効果音他が
苦も無く再生します。
グレングールドの「ゴルトベルク変奏曲」
アルフレッドブレンデルの「展覧会の絵」
Ｌｅｓ Ｆｒｅｒｅｓの「ピアノブレーカー」
キング発売の歌舞伎 「勧進帳」
他
生録した４８ＫＨｚ２４ｂｉｔ音源は
Ｗｉｎ７ ６４ｂｉｔＰＣに
「ＳｏｕｎｄＢｌａｓｔｅｒ Ｘ−ｆｉ Ｔｉｔａｎｉｕｍ」を
ＰＣＩ Ｅｘｐｒｅｓｓポートに接続し、
この光出力端子から
自作ＤＡＣに入力しています。
再生ソフトは「Ｓｏｕｎｄ ｉｔ！」です。
当方では現在のところこの音源編集ソフトが
一番クリアーで遠近感のある音がします。
ＵＳＢ入力機器もこのＰＣから接続します。
-------------------------------------------------------------------------------------------------
自作ＤＡＣから見た
ＰＣオーディオ
2013/04/19
やっと２代目の自作Ｄ／Ａコンバーターが納得出来る音になってきたので、
これを基準にして
再生用ＰＣ（Ｗｉｎ７ ６４ｂｉｔ）に入れてある自分で録音した音源と、雑誌等のサンプル音源を使用して
現在手元にある
１）
ＦｉｒｅＷｉｒｅ Ａ／Ｄ・Ｄ／Ａ
２）
ＵＳＢ ＤＤＣ，
３）
ＰＣＩオーディオボード、
の音の比較をしてみました。
１）
まずＦｉｒｅＷｉｒｅですが、
Ｍ−Ａｕｄｉｏ のＦｉｒｅＷｉｒｅ Ｓｏｌｏ
を使用しています。
主な使用目的としては
録音してきた音源をＰＣに移行する時に
ＶＳＲ−８８０ＨＤＤレコーダーからコアキシャルにてＦｉｒｅＷｉｒｅ Ｓｏｌｏにいれ、
ＩＥＥＥ１３９４経由でＰＣに移行しています。
再生もＡＳＩＯが出来、９６ＫＨｚ２４ｂｉｔまで再生が出来ます。
Ｓ／ＰＤＩＦとしてはコアキシャルのみですが、
改造して光の出力端子を増設しました。
２）
ＵＳＢ ＤＤＣで、
ＸＭＯＳ Ｈｉｇｈ Ｓｐｅｅｄ Ａｕｄｉｏ ＵＳＢ ２．０
Ｒｅｆｅｒｅｎｃｅ Ｄｅｓｉｇｈ （Ｄｅｖｅｌｏｐｍｅｎｔ Ｋｉｔ）
ＸＭＯＳ ＸＳ１−Ｌ１です。
この基板はＤｉｇｉｋｅｙより入手しました。
ＡＳＩＯで１９２ＫＨｚ２４ｂｉｔまでサポートしています。
自作ＤＡＣに組み込んでＳ／ＰＤＩＦ信号を直に入力切り替え基板に入れています。
３）
ＰＣＩオーディオボードは
ＣｒｅａｔｉｖｅのＳｏｕｎｄ Ｂｌａｓｔｅｒ Ｘ−Ｆｉ Ｔｉｔａｎｉｕｍで、
ＰＣＩ Ｅｘｐｒｅｓｓに差込みます。
これもＡＳＩＯで９６ＫＨｚ２４ｂｉｔまで再生します。
光入出力端子があります。
生録音源の４８ＫＨｚ２４ｂｉｔ音源の再生です。
再生ソフトは
Ｓｏｕｎｄ ｉｔ ３．０
Ｓｏｕｎｄ ｉｔ ６．０
和田特機のＷａｖｅ Ｆｉｌｅ Ｐｌａｙｅｒ
です。
１）
Ｍ−Ａｕｄｉｏ ＦｉｒｅＷｉｒｅ Ｓｏｌｏでの
Ｓ／ＰＤＩＦでの再生ですが、
今としては少し古く
Ｓｏｕｎｄ Ｂｒａｓｔｅｒより
音が全体的に大人しく立ち上がり下がりが遅く感じます。
２）
ＸＭＯＳ ＸＬ１−Ｌ１
ＵＳＢ ＤＤＣ
木目が細かく１９２ＫＨｚ２４ｂｉｔまで再生出来ます。
但し遠近感が少なく当方としては不自然な音です。
３）
Ｓｏｕｎｄ Ｂｌａｓｔｅｒ Ｘ−ｆｉ Ｔｉｔａｎｉｕｍ
当方の基準の音で、
音の歯切れが良く遠近感も適正で、
音源の位置も良く出ます。
但し、９６ＫＨｚ２４ｂｉｔまでのサポートです。
４）
そこで１９２ＫＨｚ２４ｂｉｔまで出力が対応の
新しくＳｏｕｎｄ Ｂｌａｓｔｅｒ Ｚを購入して
Ｓｏｕｎｄ Ｂｌａｓｔｅｒ Ｘ−ｆｉ Ｔｉｔａｎｉｕｍ
と入れ替えてみました。
さすがに新しいＰＣＩ Ｅｘｐｒｅｓｓボードだけあって
ＸＭＯＳ ＸＬ１−Ｌ１
と同じ位木目が細かくて歯切れが良い音です。
特に立ち下がりの速い音です。
遠近感や音源の位置等は
Ｓｏｕｎｄ Ｂｌａｓｔｅｒ Ｘ−ｆｉ Ｔｉｔａｎｉｕｍと同じなので、
これからはこれが当方の基準の音になります。
当方の結論としては
ＰＣからＵＳＢ経由やＦｉｒｅＷｉｒｅ経由で
ＤＤＣからＤＡＣにＳ／ＰＤＩＦ信号を出すより
ＰＣ内のＰＣＩ Ｅｘｐｒｅｓｓボードにて
Ｓ／ＰＤＩＦ信号にしてＤＡＣに信号を送るのが
ベストのようです。
但し、デスクトップ型ＰＣしか出来ません！！
